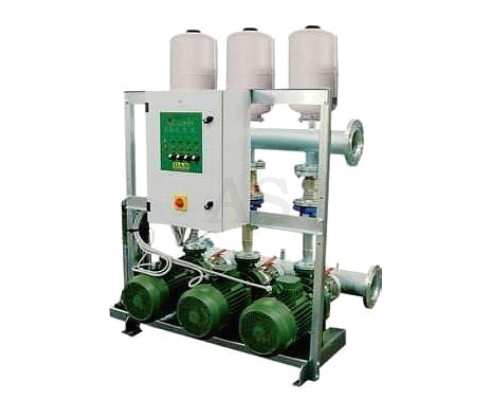

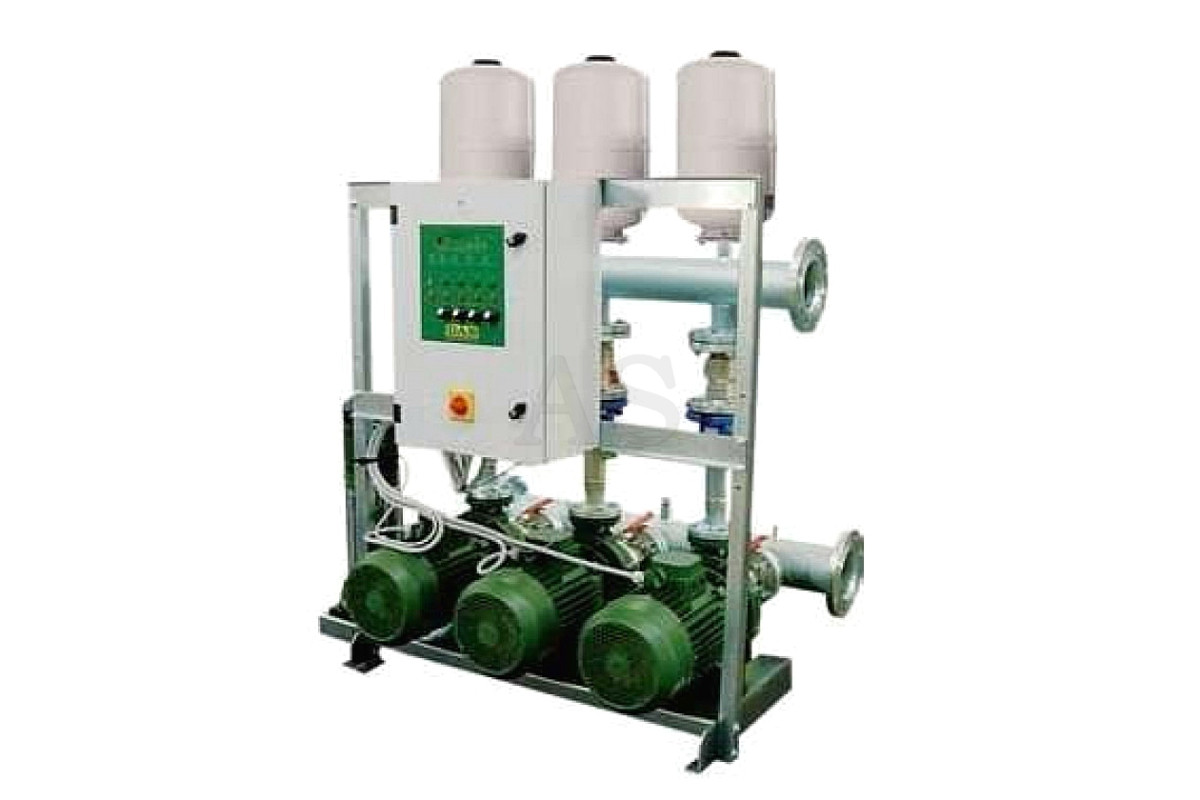

Насос консольно-моноблочний DAB 2 NKP-G 40-160/158 + KVCX 65/50 IE2

Опис : Насос консольно-моноблочний DAB 2 NKP-G 40-160/158 + KVCX 65/50 IE2

Застосування
Промислові установки розроблені для задоволення потреб цивільного, сільськогосподарського та промислового виробництва відповідно до сучасних стандартів. Використання стандартизованих відцентрових електричних насосів иили відцентрових електричних насосів з двома робочими колесами забезпечує високу потужність і продуктивність. Область застосування Індустріальної групи поширюється на: Промисловість, Готельні комплекси, Водопровід, Меліорація, Домашнє застосування, Термальні ванни. Основний підходу наших технічних фахівців при розробці даних станцій була простота використання, практичність застосування і надійність.
Принцип роботи
У режимі зупинки (необхідний обсяг рідини=0) установка знаходиться під постійним тиском. При споживанні води, тиск в станції падає. Падіння тиску фіксується електронним датчиком тиску, розташованим в вивідному патрубку станції і приєднаний до панелі управління насосом на передній частині електронної панелі. Панель управління реагує на зміну тиску і управляє пуском насосів, відповідно до настройками встановленими користувачем (середнє значення тиску, затримка пуску насоса, граничний тиск, і т.д.) Електричні насоси працюють в режимі каскаду, з метою підтримки максимального обсягу рідини за допомогою всіх насосів (наприклад, один насос перекачує -> 20 м3/год, два насоси -> 40 м3ч). Компенсаційний насос працює при незначному падінні тиску для того, щоб уникати недоцільний пуск основного насоса. Порядок включення насосів перемикається при кожному наступному робочому циклі.
Основний насос - відцентровий електричний насос серії К 70-80/300 400 з подвійним робочим колесом. Сталевий корпус насоса, робоче колесо виконане з технополімера, вал насоса з AISI 304, торцеве ущільнення виконано з карбону/кераміки.
Моноблочні відцентрові електричні насоси із загальним валом серії NKP 32 - 40 - 50 стандарту DIN-EN 733.
Корпус насоса і робоче колесо виконані з чавуну, вал двигуна - зі сталі AISI 304, торцеве ущільнення - з карбону/карбід кремнію - EDPM.
Компенсаційний електричний насос.
Багатоступінчастий відцентровий насос з вертикальною віссю. Корпус насоса і робоче колесо виконані з технополімера, вал насоса виконаний зі сталі AISI 303, торцеве ущільнення виконано з карбону/кераміки.
Технічні дані
Платформа основного електричного насоса виконана з гальванізується з отворами для кріплення. Платформа пілотного насоса виконана з гальванізується, кріпиться до платформи основного насоса. Електронна панель кріпиться поверх насосної платформи.
Гідравлічна частина
Всмоктуючий і напірний коллекктори виконані з гальванізується, з плоскими фланцями (Опція -антівібраціонние вставки).
- запірні крани на всмоктуючому патрубку кожного основного насоса.
-один відвідний патрубок, запірні крани на нагнітальному патрубку кожного основного насоса
- 20 літрові мембранні баки під тиск 16 бар на нагнітальному патрубку кожного основного насоса
- Пілотний насос приєднаний до напірного колектора, в комплекті з запірними і регулювальними кранами
* установки з одним основним насосом, що поглинає колектором не комплектується
Функції панелі управління Електрична панель в металевому корпусі класу захисту IP 55, закріплена на електричному насосі, має:
- основний запор двері
- 400/24 ​​В допоміжний трансформатор
- прямий пуск для насосів потужністю до 7,5 кВт, пуск зірка-трикутник для насосів потужністю від 7,5 кВт
На панелі управління розташовані: перемикачі режимів AUT - 0 - MAN, індикатор живлення, роботи насосів, зупинка, сухий хід, сигналізатори надлишкового і зниженого тиску, контролер KL 1.
Щит управління служить для відображення даних, положення перемикачів і для управління пусками насосів.
Установка з заводу налаштовується на стандартне значення тиску (SET POINT).
Щит управління запускає насоси в каскадному режимі відповідно до налаштованим тиском або затримкою.
Пілотний насос служить для підтримки тиску, трохи більшого, ніж заданий для основних насосів.
На контрольної панелі можна встановити такі схеми роботи:
1) послідовне включення всіх трьох насосів
2) 1 і 2 насоси (+/- пілотний насос) включаються послідовно, 3 залишається в резерві до блокування перших двох
3) 4 насоса (пілотний насос виключений), всі насоси включаються послідовно в каскадному режимі.
Автоматика зупиняє насоси в наступних випадках
- спрацьовування теплового захисту
- сухий хід
- низький підпір (допустиме час і значення налаштовуються)
- перевищення заданого тиску
Функції, які можуть бути виведені на екран панелі управління
на двухполосном дисплеї виводяться наступні параметри:
- задані точки тиску
- поточний тиск системи
- кількість активних насосів
- кількість робочих годин насоса
- різні сигнали помилок
за запитом, такі параметри можуть бути виведені на монітор, в якості опції:
- поточна потужність кВт
- загальна електроенергія кВ/год
поточний обсяг рідини л/хв
Система періодичної перевірки
Стандартна панель включає перевірочну функцію, яка може бути активована на панелі управління KL1. Система перевірки періодично запускає основні насоси (час налаштовується) для того щоб уникнути блокування насоса або частин установки, в процесі тривалого простою. Основні насоси включаються послідовно протягом декількох секунд. В кінці тесту, якщо виявлено порушення, на екрані з'являється сигнал і активується сигнал контакту NO
Зовнішнє підключення електронної панелі
У терміналі панелі існують такі сигнали оповіщення: помилка датчика, перевищення тиску, недостатній тиск, сухий хід, перевантаження насоса, переривання допоміжної 24 V ланцюга.
