Комплект помпа P75

Опис : Комплект помпа P75

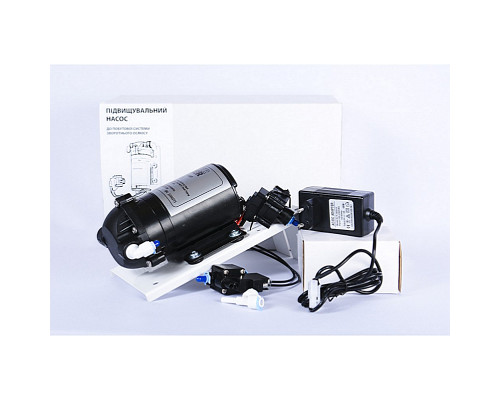

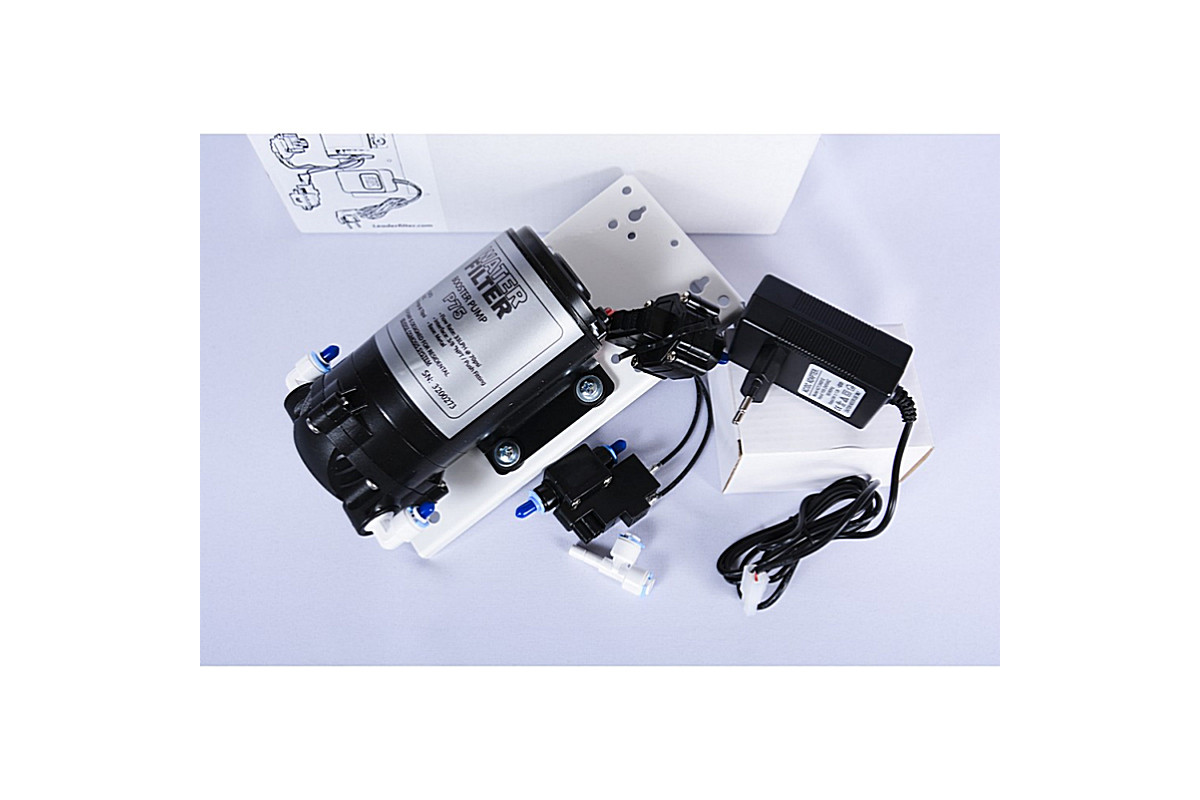

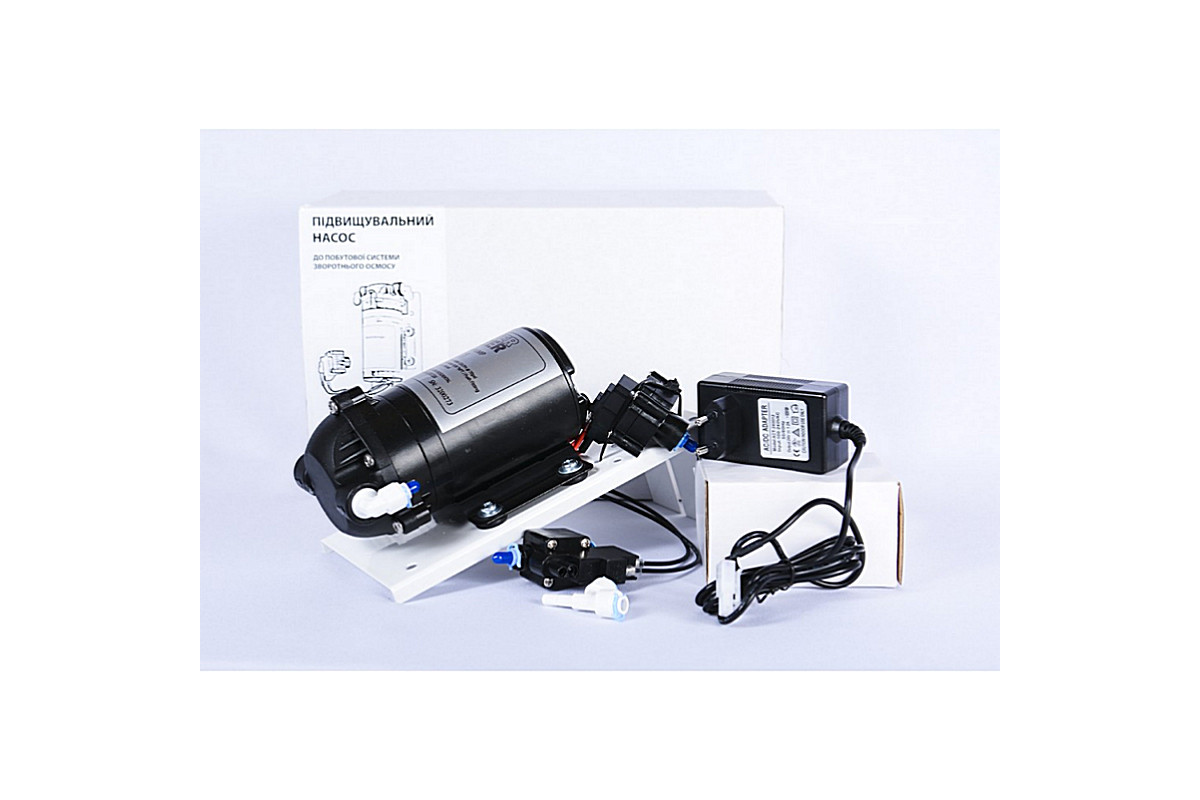

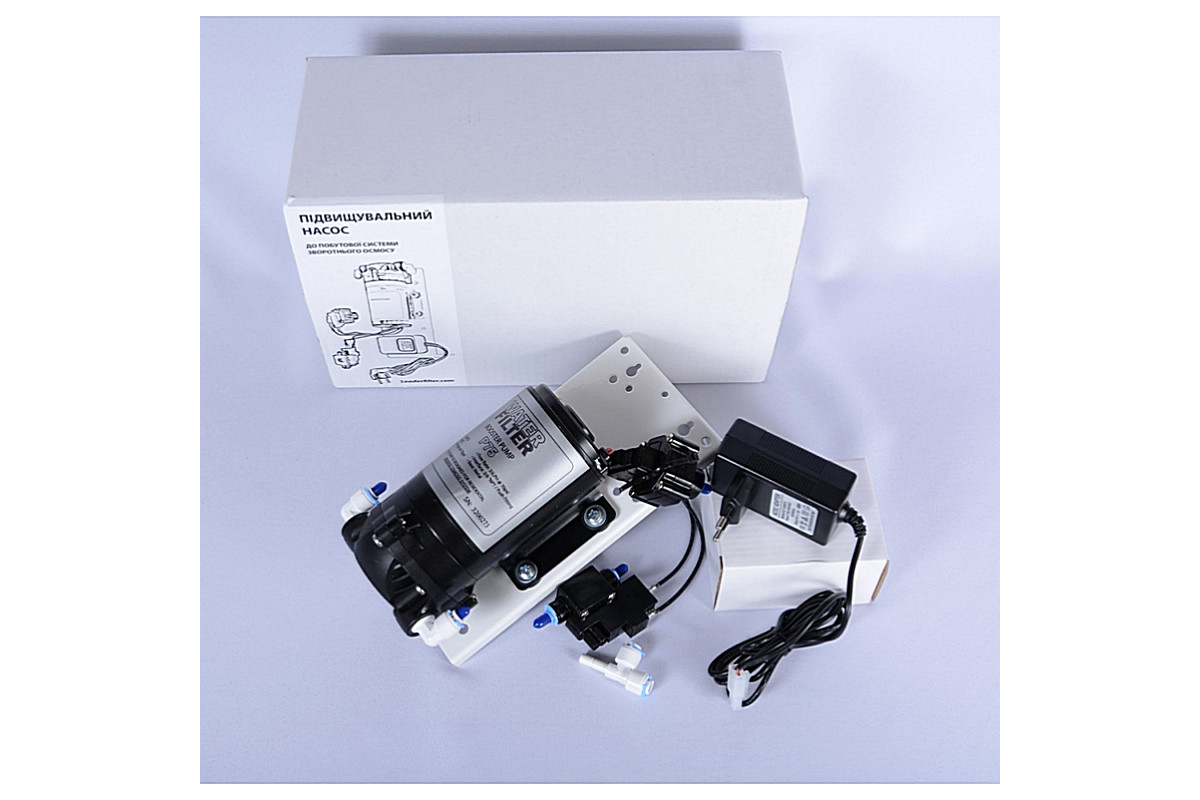

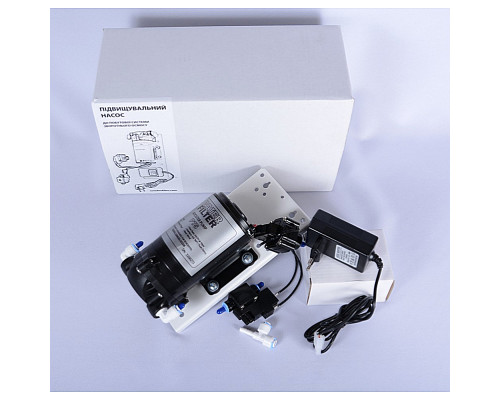

Комплект помпа P75

1. підвищувальні насоси-1 шт.
2. Кут 3/8 "NPT x 1/4" OD-2шт.
3. Реле низького тиску-1 шт.
4. Реле високого тиску-1 шт.
5. Електричний адаптер 240AC/24DC з мережевим кабелем, V220В, 50Гц-1 шт.
6. Сполучні дроти-1 комп.
7. Монтажний кронштейн-1 шт.
8. Трійник WA-SBT0404 1/4 '' OD x 1/4 '' STEM x 1/4 ' 'OD-1 шт.

Застосовується для створення ідеального робочого тиску в системах зворотного осмосу побутових фільтрах води

Виробник залишає за собою право змінювати зовнішній вигляд і тип складових елементів помпи без погіршення характеристик в цілому.

ІНТРУКЦІЯ ЗІ вСТАНОВЛЕННЯ кОМПЛЕКТА ПОМПИ

Для установки комплекту помпи Вам знадобляться:

• викрутка хрестова
• ніж для нарізання трубки
• Пластикова трубка-1/4 ''

Помпа працює від електричної мережі 220В через ел. Адаптер 24DC, передбачте для цього розетку в місці установки системи фільтрації.

1. Прочитайте інструкцію до кінця, після цього приступайте до монтажу.
2. Система фільтрації повинна бути відключена від водовпродной мережі.
3. Комплект помпи встановлюється після фільтрів попереднього очищення. Кронштейн насоса має два отвори для кріплення до кронштейну системи фільтрації.
4. Викриття два крайніх гвинта з кришки останнього фільтра попереднього очищення (С). Встановіть насос так, щоб отвори на кронштейні насоса збігалися з отворами на кронштейні системи фільтрації. Закріпіть кронштейн за допомогою гвинтів.
5. Встановіть пластиковий трійник (поз.4) на виході з останнього фільтра попереднього очищення (С).
6. За допомогою пластикової трубки 1/4 '' з'єднайте трійник (поз. 4) з реле низького тиску (поз. 2) і входом на помпу (напрямок руху води зазначено на насосі стрілкою).
7. за допомогою пластикової трубки 1/4 '' з'єднайте вихід з помпи і вхід чотириходового клапана (поз. 5). Вхід на клапані позначений написом-IN.
8. Встановіть реле високого тиску (поз. 3) на лінії очищеної води між четирёхходовим клапаном і накопичувальним баком (поз.6). Напрямок руху води через реле не має значення.
9. Перевірте всі з'єднання на герметичність, трубку в фітинги вставляйте до упору.
10. Увімкніть помпу в розетку, відкрийте кран подачі води на систему фільтрації, відкрийте кран на накопичувальному баку.
11. Перевірте, чи не протікання при працюючій помпі.

СХЕМА ПІДКЛЮЧЕННЯ ПОМПИ до побутової СИСТЕМІ ФІЛЬТРІВ

1. Помпа.
2. Реле низького тиску.
3. Реле високого тиску
4. Трійник
5. вилочний клапан
6. Накопичувальний бак.
