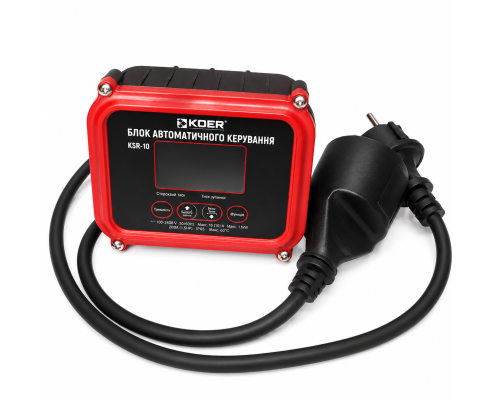

Электронное реле давления KOER KSR-10 для насоса 1,5 кВт с цифровым дисплеем

Описание : Электронное реле давления KOER KSR-10 для насоса 1,5 кВт с цифровым дисплеем

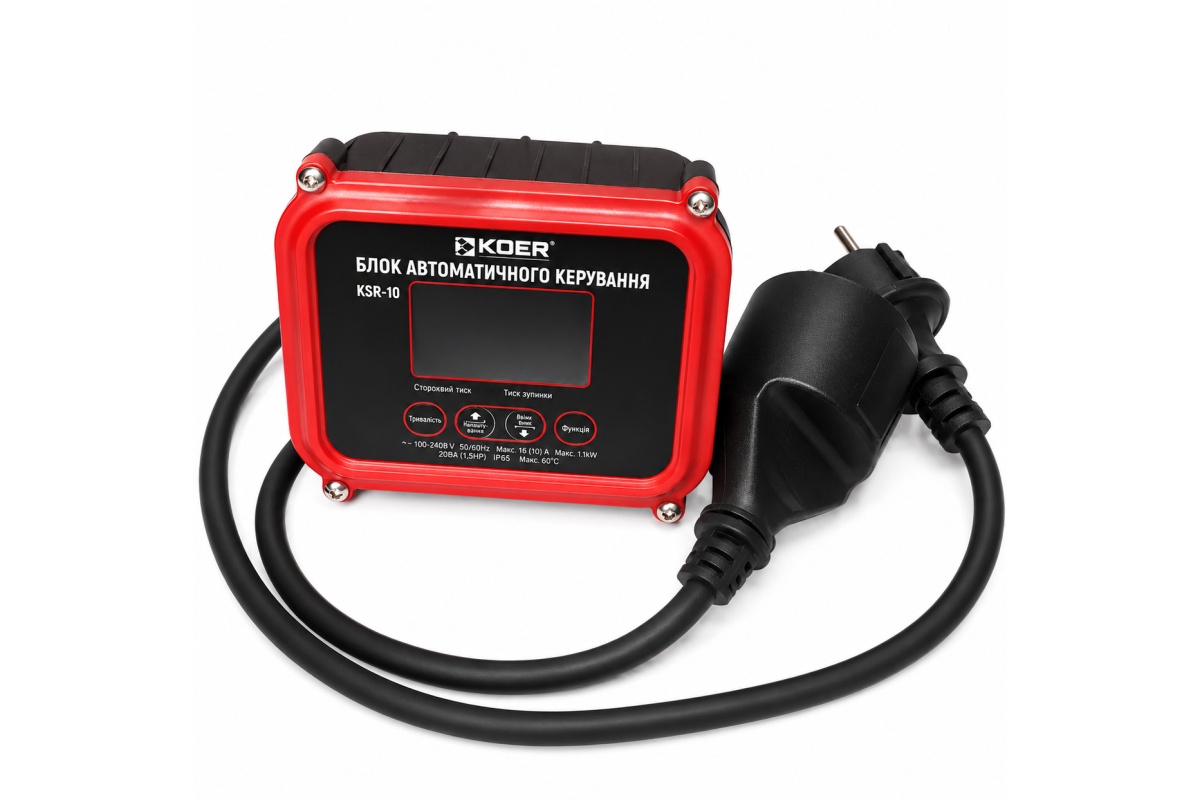

Электронное реле давления KOER KSR-10 — автоматика насоса до 1,5 кВт с цифровым дисплеем

Электронное реле давления KOER KSR-10 — это блок автоматического управления насосом, предназначенный для поддержания заданного давления в системе водоснабжения. Контроллер автоматически включает и выключает насос в зависимости от установленных параметров давления, контролирует работу системы и обеспечивает защиту насоса от работы без воды.

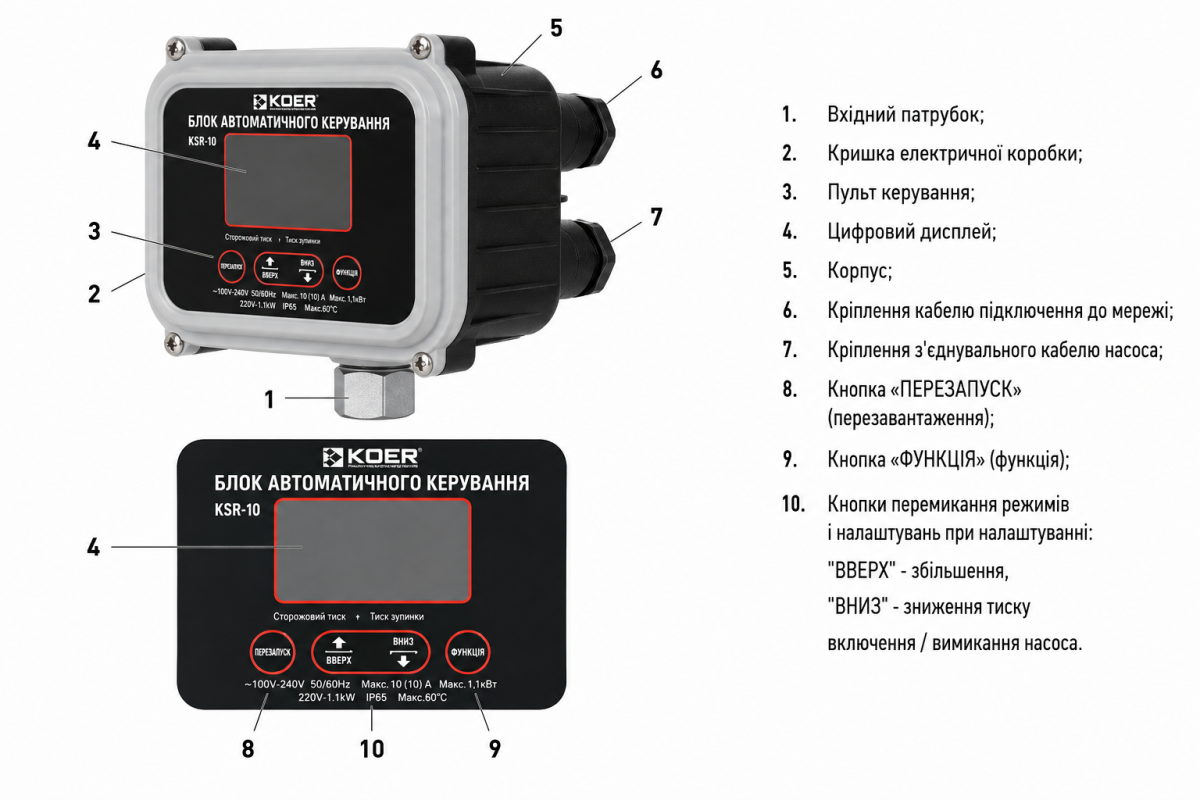

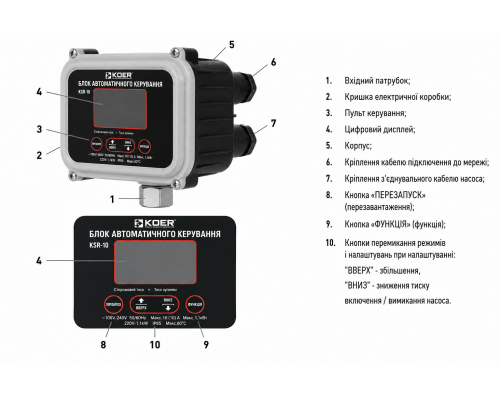

KOER KSR-10 оснащено цифровым дисплеем, электронной настройкой давления, режимами автоматического и ручного управления, функцией повторного запуска и защитой от сухого хода. Реле рассчитано на однофазную сеть 230 В и насосы мощностью до 1,5 кВт.

Если необходимо купить электронное реле давления для насоса с цифровым управлением и возможностью точной настройки параметров, KOER KSR-10 является практичным решением для систем автономного водоснабжения.

Для чего нужно электронное реле давления KOER KSR-10

Основное назначение KOER KSR-10 — автоматическое управление насосом в системе водоснабжения. Устройство контролирует давление в трубопроводе и в соответствии с установленными значениями управляет запуском и остановкой насоса.

KOER KSR-10 используется как автоматика для насосов и позволяет автоматизировать работу системы водоснабжения без необходимости постоянно включать и выключать насос вручную.

Когда давление в системе снижается до установленного значения включения, контроллер запускает насос. После достижения установленного значения отключения насос останавливается.

Основные функции KOER KSR-10

• автоматическое включение насоса при снижении давления;
• автоматическое отключение насоса после достижения заданного давления;
• электронная регулировка параметров давления;
• отображение текущего давления на цифровом дисплее;
• защита насоса от сухого хода;
• автоматический повторный запуск после срабатывания защиты;
• ручной режим управления насосом;
• настройка времени работы и параметров автоматического управления;
• контроль работы насоса в режиме реального времени.

Где используется реле давления KOER KSR-10

Электронный контроллер KOER KSR-10 подходит для систем автономного водоснабжения, где необходимо автоматически управлять однофазным насосом мощностью до 1,5 кВт.

• частные дома и коттеджи;
• дачи;
• системы водоснабжения из скважины;
• водоснабжение из колодца;
• насосные станции;
• системы подачи воды из накопительной емкости;
• системы полива и орошения;
• технические системы водоснабжения.

Для комплектации системы можно подобрать подходящие насосы для водоснабжения с учетом необходимой производительности, напора и мощности.

Преимущества электронного реле давления KOER KSR-10

• Цифровой дисплей — позволяет контролировать параметры работы системы;
• Электронная регулировка давления — параметры можно настроить в соответствии с конкретной системой;
• Защита от сухого хода — насос автоматически отключается при отсутствии воды;
• Автоматический повторный запуск — после срабатывания защиты контроллер может выполнять повторный запуск насоса;
• Ручной и автоматический режимы — удобное управление насосом во время эксплуатации и настройки;
• Поддержка насосов до 1,5 кВт;
• Степень защиты IP65;
• Компактные размеры — 118 × 96 × 43 мм;
• Подключение G1/4.

Технические характеристики KOER KSR-10

Диапазон настройки давления

KOER KSR-10 позволяет электронно настраивать давление включения и отключения насоса. Диапазон регулировки зависит от устанавливаемого параметра.

• давление включения: от 0,5 до 9,3 бар;
• давление отключения: от 0,7 до 9,5 бар;
• минимальный шаг регулировки: 0,1 бар.

Значения давления необходимо устанавливать с учетом характеристик насоса и допустимых параметров системы водоснабжения.

Защита насоса от сухого хода

Одной из важных функций KOER KSR-10 является защита от сухого хода. Если насос работает без достаточного количества воды, это может привести к его повреждению. Контроллер предназначен для автоматического отключения насоса при возникновении такой ситуации.

После срабатывания защиты предусмотрен повторный запуск в соответствии с установленным режимом работы. Такая функция особенно важна для систем водоснабжения из скважин и других источников, где подача воды может временно прекращаться.

Режимы работы MANUAL и AUTO

Автоматический режим AUTO

В режиме AUTO контроллер самостоятельно управляет насосом в соответствии с заданными параметрами давления и установленными настройками.

Ручной режим MANUAL

Режим MANUAL используется для ручного управления насосом. Он может быть полезен во время проверки системы, монтажа и настройки оборудования.

Автоматический повторный запуск насоса

KOER KSR-10 предусматривает функцию автоматического повторного запуска после срабатывания защиты. Параметры повторного запуска и время его выполнения настраиваются в соответствии с режимом работы контроллера.

Это позволяет автоматизировать работу системы в случаях временного исчезновения воды или других ситуаций, когда насос был отключен системой защиты.

Монтаж электронного реле давления KOER KSR-10

Перед монтажом необходимо ознакомиться с инструкцией производителя и убедиться, что параметры насоса соответствуют допустимым характеристикам контроллера.

• установить реле на напорном участке системы;
• выполнить подключение через резьбовое соединение G1/4;
• обеспечить герметичность гидравлического соединения;
• правильно выполнить электрическое подключение насоса и сети;
• проверить наличие воды в насосе и системе;
• установить необходимые параметры давления;
• проверить работу насоса в автоматическом режиме.

Внимание: электрическое подключение должно выполняться в соответствии с требованиями электробезопасности. Перед проведением работ необходимо полностью отключить электропитание.

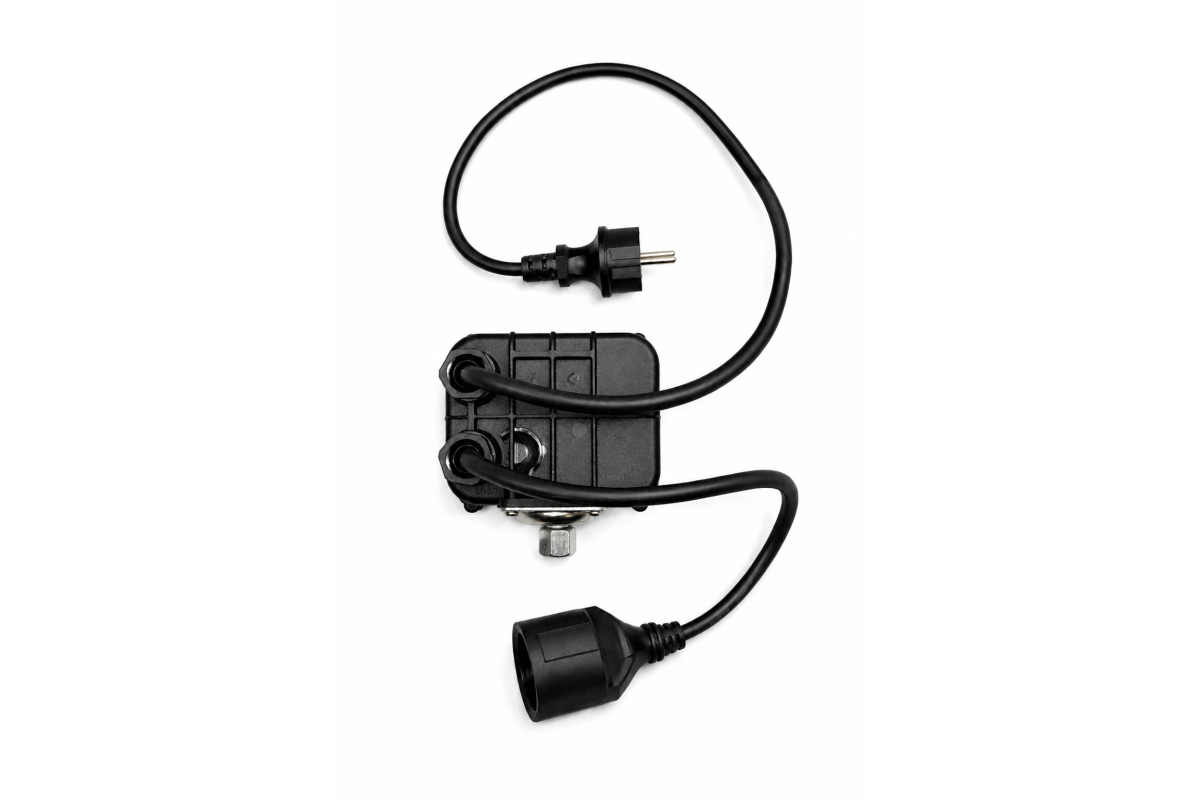

Подключение KOER KSR-10 к насосу

Контроллер предназначен для работы с однофазной сетью 230 В и насосами мощностью до 1,5 кВт. Схема электрического подключения приведена в оригинальной инструкции производителя.

Перед подключением необходимо проверить соответствие напряжения, мощности и рабочего тока насоса параметрам контроллера.

Для системы со скважиной важно правильно подобрать насос по производительности, напору и мощности. Например, можно рассмотреть скважинный насос Aquatica соответствующей серии.

Видео: работа и настройка KOER KSR-10

На видео показана работа электронного реле давления KOER KSR-10, его управление и настройка. Видео поможет лучше понять принцип работы контроллера перед монтажом и эксплуатацией.

Видео: электронное реле давления KOER KSR-10 — работа и настройка

KOER KSR-10 и гидроаккумулятор

Для полноценной системы автономного водоснабжения электронное реле давления можно использовать вместе с гидроаккумулятором для водоснабжения.

Мембранный бак помогает стабилизировать работу системы и уменьшить количество запусков насоса при небольшом водоразборе. Объем гидроаккумулятора подбирается в зависимости от характеристик насоса и параметров системы.

Электронное и механическое реле давления

KOER KSR-10 относится к категории электронных реле давления и отличается цифровым дисплеем и электронной настройкой параметров.

Для более простых систем можно использовать механическое реле давления. Если нужна традиционная автоматика управления насосом, можно рассмотреть механическое реле давления.

Выбор между электронным и механическим реле зависит от требований к системе, необходимой точности настройки и дополнительных функций автоматики.

Степень защиты IP65

Корпус KOER KSR-10 имеет степень защиты IP65. Конструкция корпуса обеспечивает защиту электронных компонентов от пыли и струй воды.

Несмотря на степень защиты IP65, монтаж и эксплуатация должны выполняться в соответствии с требованиями инструкции производителя.

Габариты KOER KSR-10

Компактные размеры позволяют удобно установить контроллер в насосной или техническом помещении.

• длина — 118 мм;
• ширина — 96 мм;
• высота — 43 мм;
• масса — 0,37 кг.

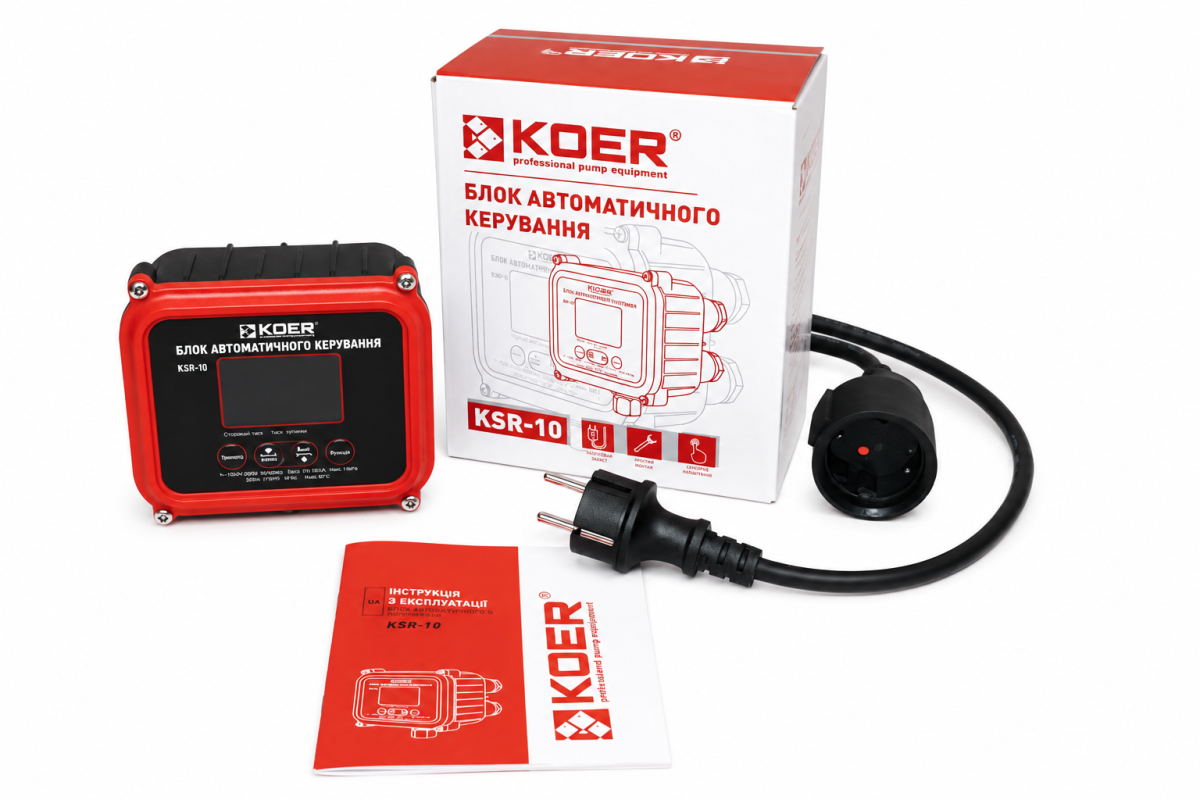

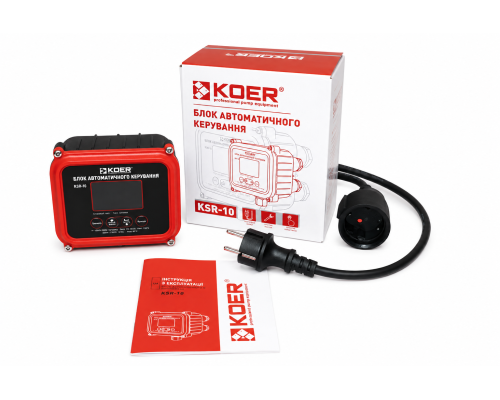

Комплектация

• электронный блок автоматического управления KOER KSR-10;
• элементы подключения;
• инструкция по эксплуатации;
• гарантийный талон.

Важные рекомендации по эксплуатации

• не допускайте работы насоса без воды;
• перед запуском проверяйте заполнение насоса водой;
• не превышайте допустимую мощность и ток нагрузки;
• не устанавливайте давление, превышающее возможности насоса и допустимые параметры системы;
• регулярно проверяйте герметичность гидравлических соединений;
• электрическое обслуживание выполняйте только после полного отключения питания.

Частые вопросы

Для какого насоса подходит KOER KSR-10?

KOER KSR-10 предназначен для управления однофазными насосами мощностью до 1,5 кВт и максимальным рабочим током до 10 А.

Есть ли у KOER KSR-10 защита от сухого хода?

Да. Контроллер имеет функцию защиты от работы насоса без воды и предусматривает повторный запуск в соответствии с настройками.

Какой диапазон давления включения?

Давление включения можно установить в диапазоне 0,5–9,3 бар.

Какой диапазон давления отключения?

Давление отключения можно установить в диапазоне 0,7–9,5 бар.

С каким шагом регулируется давление?

Минимальный шаг регулировки составляет 0,1 бар.

Какая максимальная температура воды?

Максимальная температура воды для контроллера составляет +60 °C.

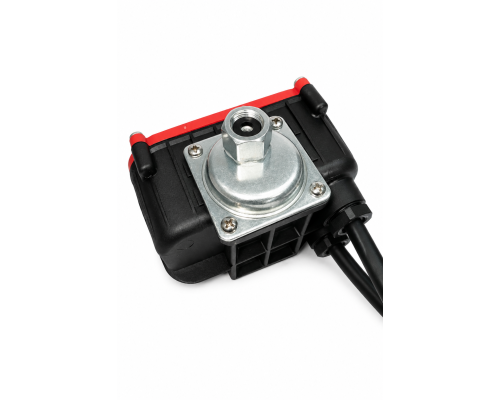

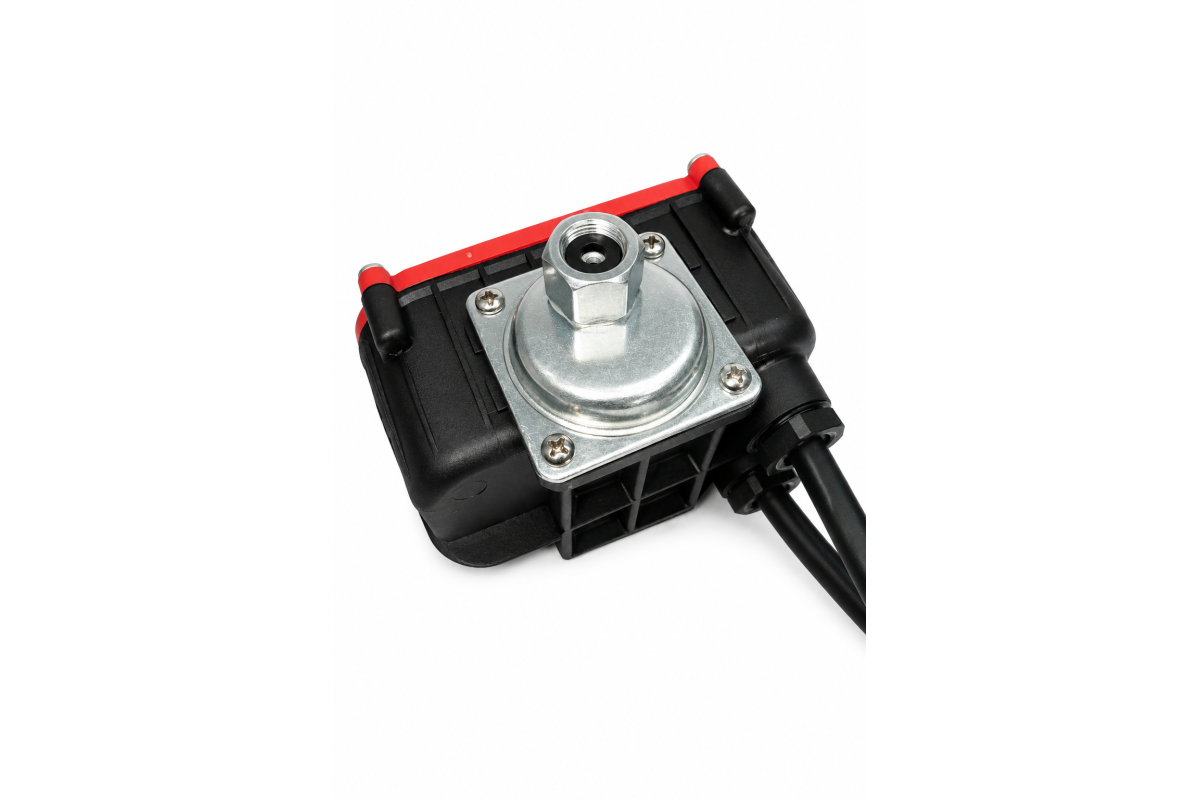

Какое резьбовое подключение имеет реле?

KOER KSR-10 имеет резьбовое подключение G1/4.

Есть ли цифровой дисплей?

Да. Контроллер оснащен цифровым дисплеем для отображения параметров работы и удобной настройки.

Можно ли управлять насосом вручную?

Да. KOER KSR-10 предусматривает ручной режим MANUAL, а также автоматический режим AUTO.

Рекомендуемые товары

Если вы подбираете оборудование для системы водоснабжения вместе с автоматикой KOER KSR-10, обратите внимание на следующие модели:

• Центробежный самовсасывающий насос SHIMGE JET1500A — поверхностный насос мощностью 1,5 кВт для систем водоснабжения.
• Поверхностный насос Rudes JET100 — практичное решение для бытовых систем водоснабжения.
• Скважинный насос Rudes 3FRESH550 с кабелем 20 м — вариант для подачи воды из скважины.

Почему стоит купить KOER KSR-10

KOER KSR-10 — это электронная автоматика для насоса, которая объединяет контроль давления, цифровую настройку, автоматическое управление и защиту от сухого хода. Контроллер подходит для систем водоснабжения с однофазными насосами мощностью до 1,5 кВт.

Благодаря широкому диапазону настройки давления, цифровому дисплею и автоматическому режиму работы KOER KSR-10 можно использовать для различных бытовых систем водоснабжения.

Другие решения для автоматического управления насосным оборудованием представлены в категории автоматики для насосов.
