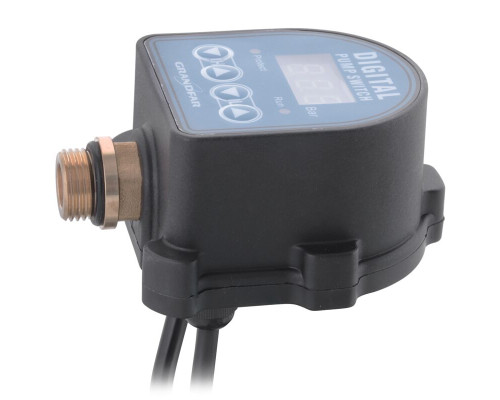

Электронное реле с защитой сухого хода Grandfar GF-A (GF1385)


Код товара:
17487-04
Артикул:
EL-010
Бренд

Grandfar


1050 ₴

Описание : Электронное реле с защитой сухого хода Grandfar GF-A (GF1385)

Электронное реле давления для насоса Grandfar GF-A (GF1385)

Применение и принцип действия

Электронное устройство Grandfar GF-A (GF1385) предназначен для автоматического управления работой насоса и защиты его от «сухого хода». Подходит к любым типам насосов.

Реле давления электронное

Реле давления представляет собой устройство для автоматизации бытовых насосов и предназначено для использования в системах водоснабжения. Устройство защищает насос от повреждений, которые могут получены при использовании без воды. При приобретении устройства покупатель в присутствии продавца проверяет целостность корпуса и отсутствие механических внешних повреждений, комплектность товара. Покупатель проверяет правильность заполнения гарантийного талона с указанием контактов продавца и даты продажи.

После продажи устройства претензии по некомплектности не принимаются. При утере руководство по эксплуатации не возобновляется. При утере гарантийного талона, в случае поломки изделия, покупатель вправе обратиться в уполномоченный сервисный центр, при этом решение о ремонте или обмене на платной или бесплатной основе принимает организация, куда поступило обращение.

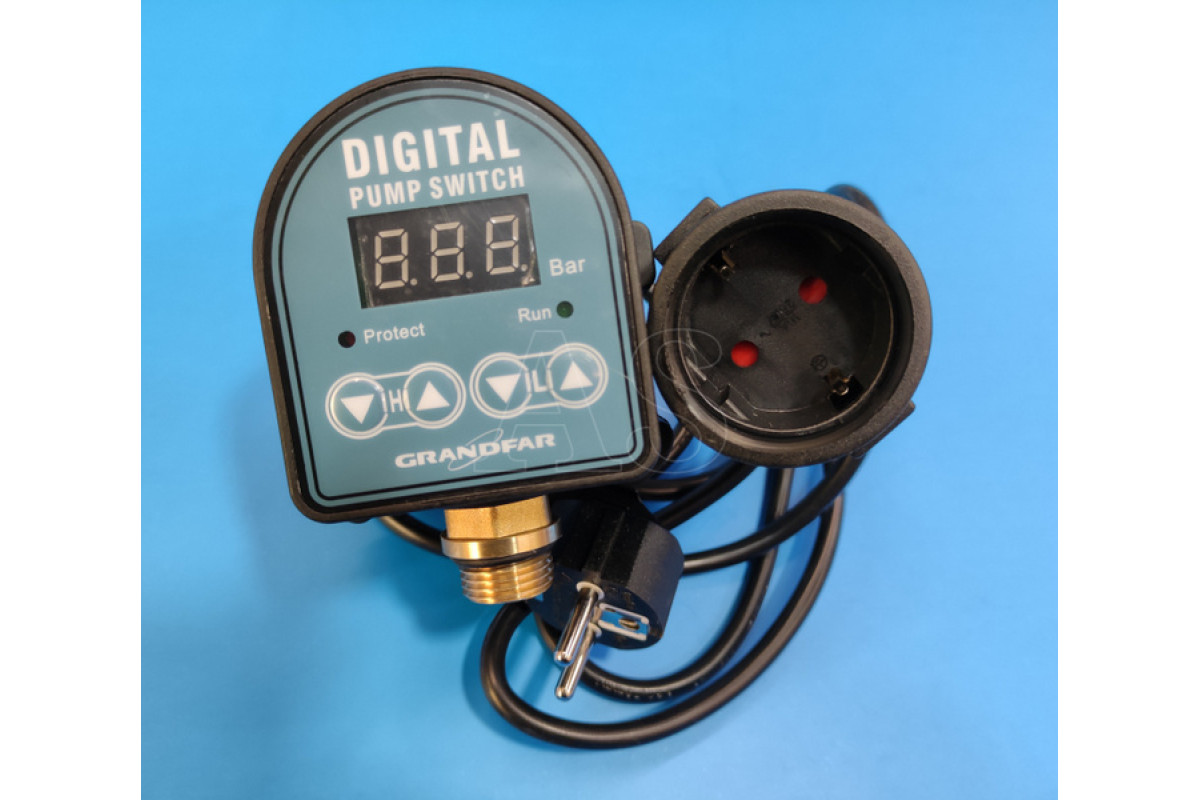

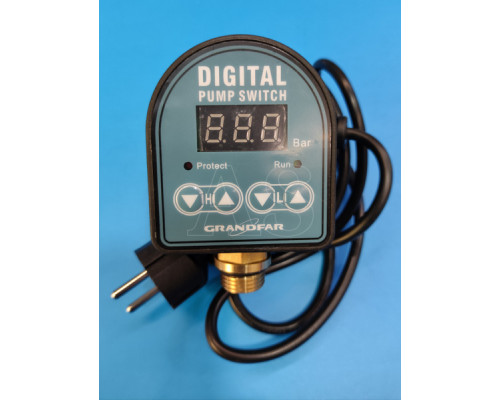

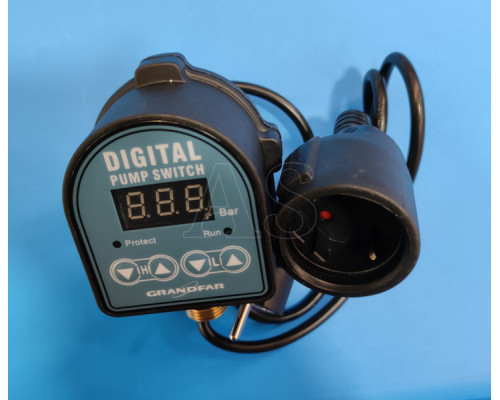

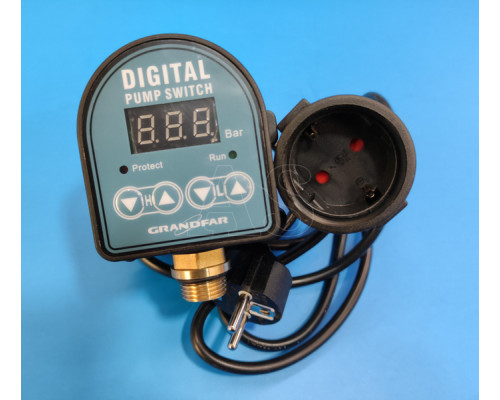

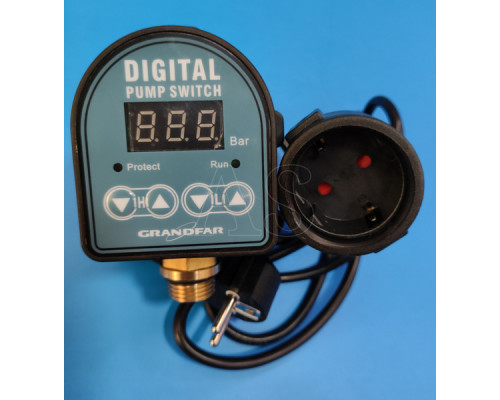

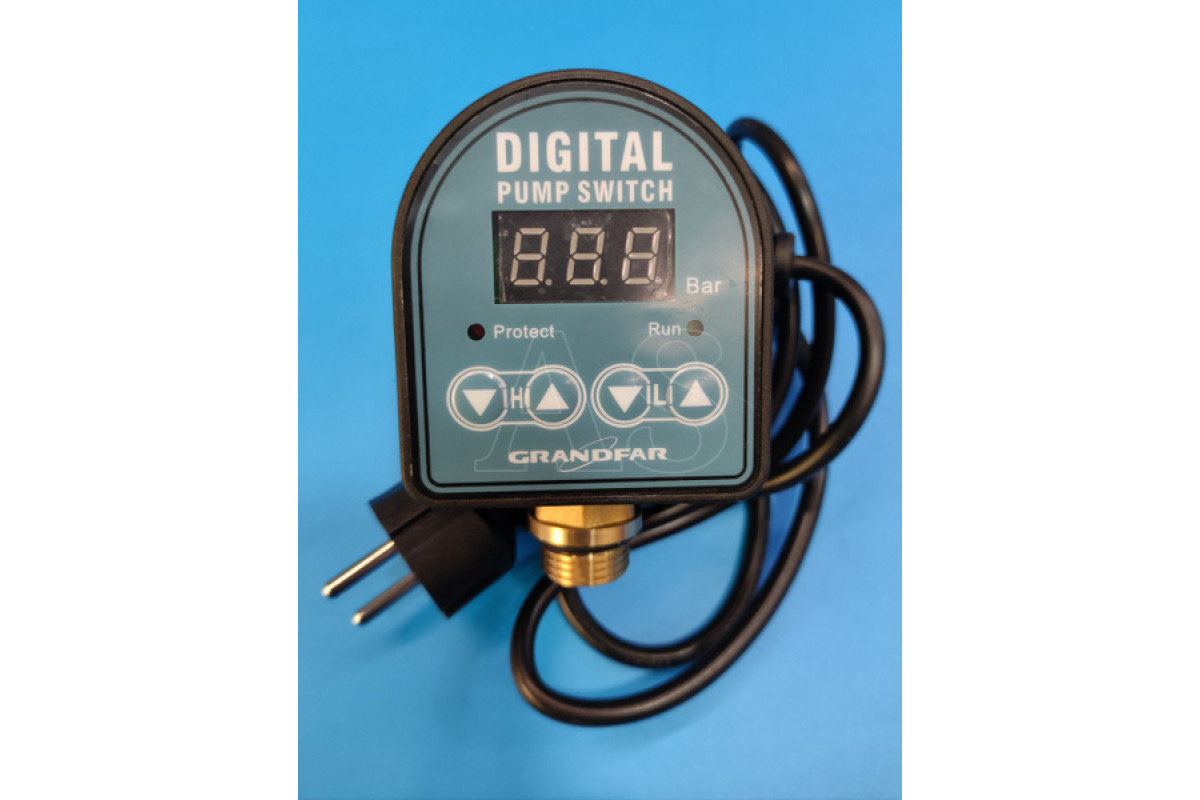

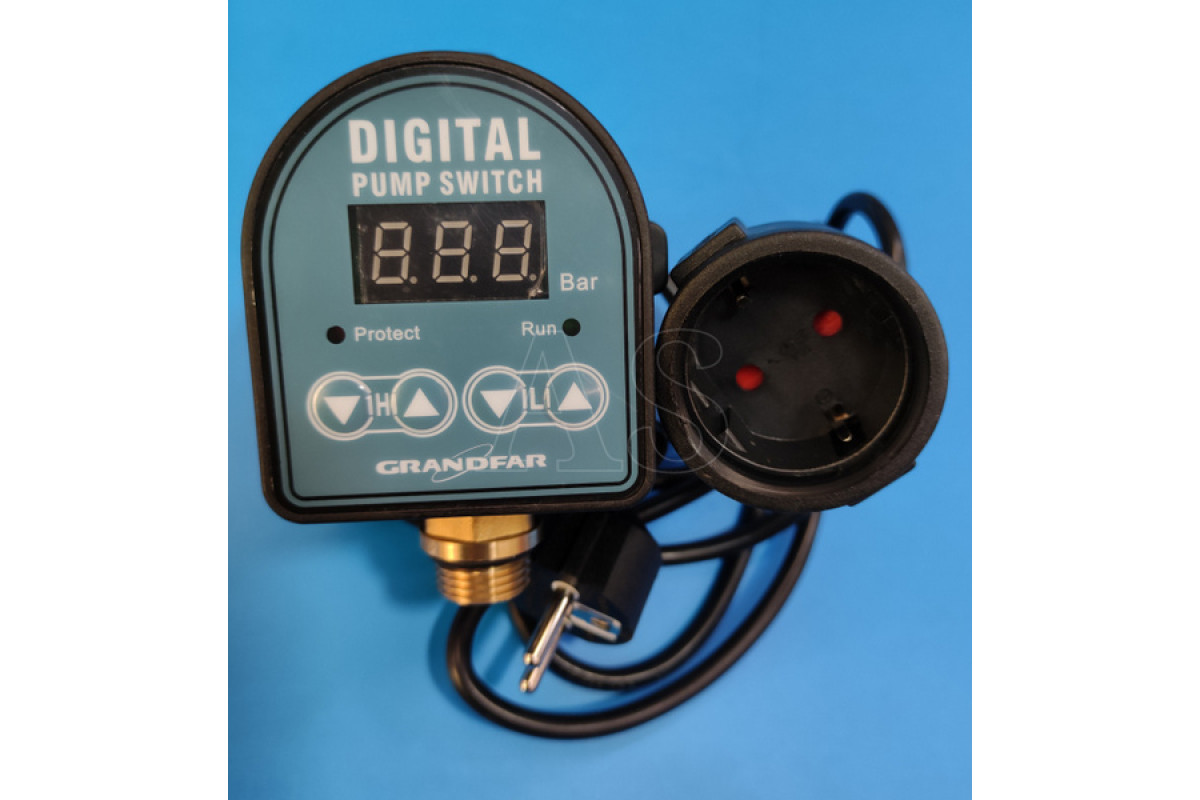

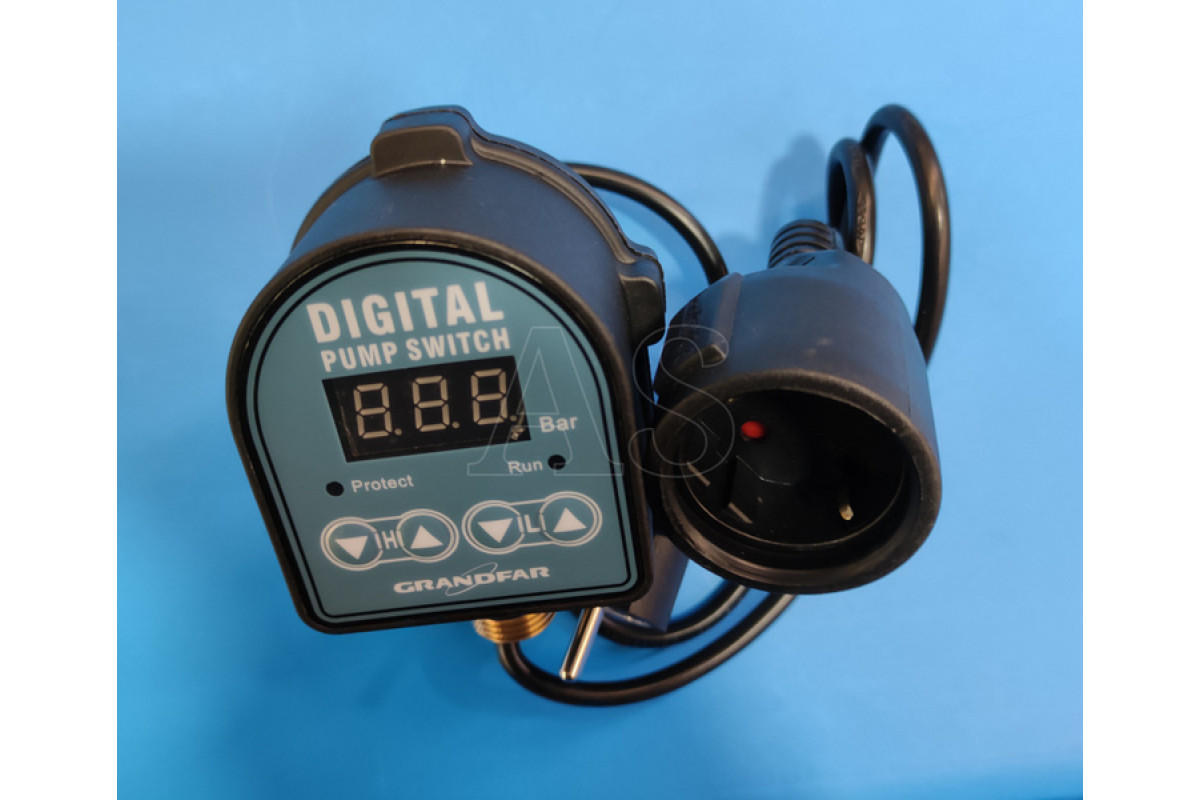

Внешний вид реле

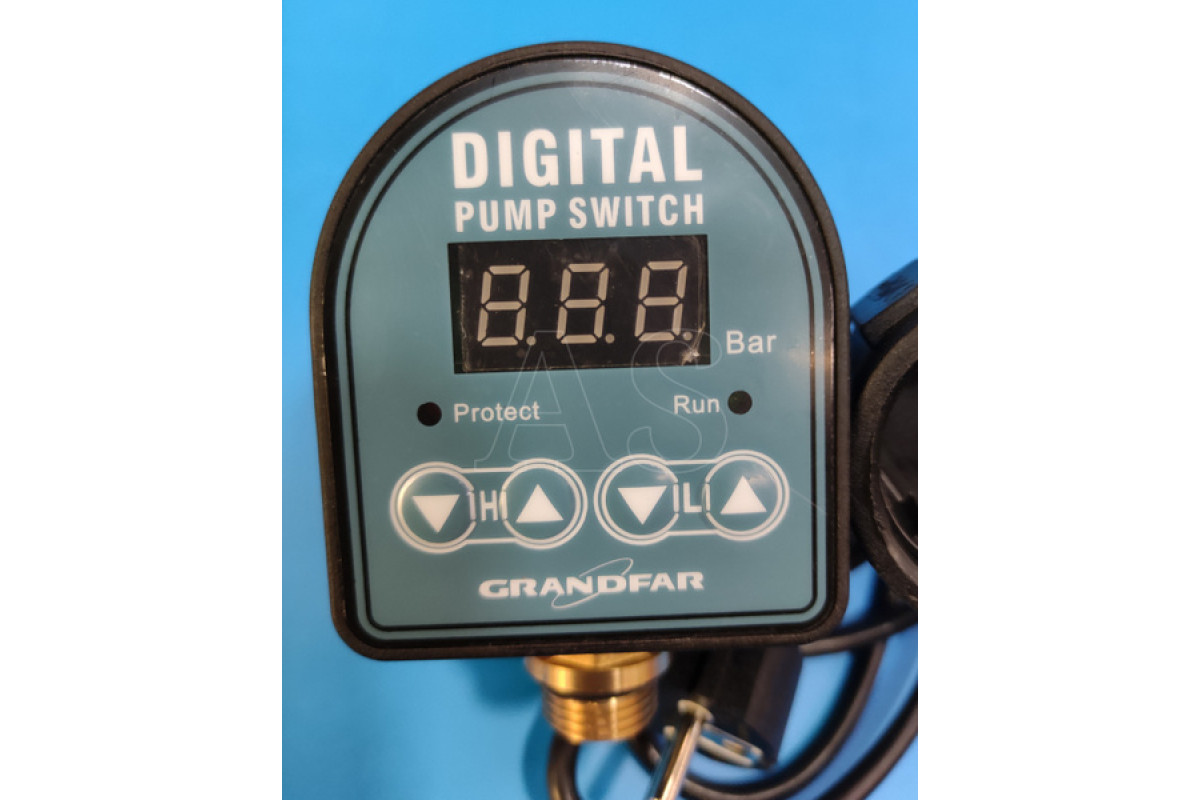

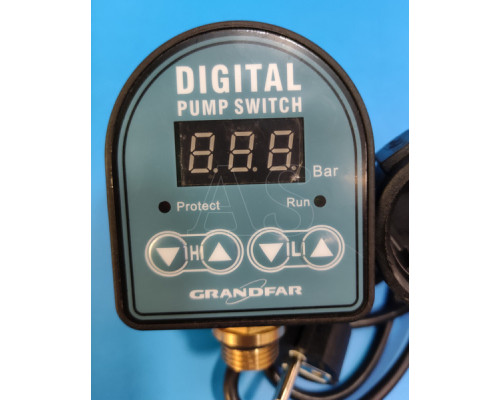

Реле представляет собой дисплей с кнопками «Н» ❶, ❷ и «L» ❸, ❹. Индикатором в середине устройства, светодиодным индикатором красного цвета с левой стороны и зеленого с правой.

Монтаж

Реле легко монтируется в соединения между насосом и точкой потребления воды. Для подключения требуется установить тройник с одним из выходов ½” с внутренней резьбой, а другими – согласно магистрали. Вкрутите реле в выход ½”. Для изоляции на корпусе резьбы установлена резиновая прокладка, однако производитель рекомендует использовать дополнительный лентовидный фторопластовый уплотнитель (ФУМ-ленту) для большей надежности и удобства эксплуатации: в частности, использование ФУМ позволит покупателю развернуть реле с удобным ракурсом дисплея. При вкручивании следует избегать чрезмерного давления или воспользоваться гаечным ключом с усилием, не превышающим 25 Н. Реле оснащено заводом изготовителем электрическими кабелями с вилкой и ответной розеткой для удобства монтажа. Никаких действий, требующих услуг специалиста по электрическому подключению не требуется. Для работы в дальнейшем соедините кабель питания насоса с ответной розеткой реле, кабель питания реле включите в сеть.

Предварительная настройка реле

Включите реле в электрическую сеть (можно без подключенного насоса). Кнопками ❶, ❷ со стрелками с левой стороны реле, с литерой «Н» отрегулируйте нужное давление отключения насоса. При этом самая левая кнопка будет понижать значение, а следующая за ней – повышать. Шаг изменения – 0,1 Бар. Минимально допустимое возможное значение – 0,2 Бар

По аналогии, с правой стороны корпуса реле, с литерой «L» кнопками ❸ и ❹ регулируется порог включения насоса при падении давления в системе трубопроводов. Шаг изменения – 0,1 Бар. Минимально допустимое возможное значение – 0,1 Бар

При попытке неверной настройки, в частности при попытке выставления порога отключения «Н» ниже порога включения «L», реле запомнит последнее выставленное значение и автоматически внесет корректировки в настройки, уменьшив значение «L» на 0,1 Бар ниже выставленного значения «H». И наоборот: если пользователь задает значение «L», превышающее значение «Н», реле автоматически скорректирует верхний предел давления, увеличив его на 0,1 Бар от заданного пользователем давления включения.

Дополнительные опции

По умолчанию реле отключает насос через 3 секунды после достижения верхнего предела давления. Этот показатель можно изменить, для этого следует одновременно зажать две кнопки под литерой «Н». Цифра на дисплее укажет дополнительное время работы насоса в секундах. К примеру, цифра «5» отключит насос через 3+5=8 секунд после достижения насосом верхнего предела давления в системе. Интервал дополнительного времени работы варьируется от 1 до 99 секунд. Изменить его можно при помощи кнопки «Н» ❷.

Защита насоса

Реле прекращает работу электронасоса при отсутствии перекачиваемой жидкости. В случае отсутствия жидкости насос прекратит работу через 90 секунд во избежание повреждений. Эту опцию можно отключить, одновременно нажав клавиши ❷и❹. Индикатор сменится на F00. Для включения защиты от сухого хода повторите операцию, при этом индикатор покажет F01. Производитель не рекомендует использовать изделие без защиты насоса от «сухого хода».

Индикация

Зеленый светодиод – реле включено в электросеть.

Цифровое значение на табло при включенном реле – текущее давление в системе трубопроводов в Бар.

Буквенное значение «E-F» на табло, красный светодиодный индикатор – работа насоса без жидкости, аварийное отключение насоса (если данный режим задействован)

Цифробуквенное обозначение «Н» 3.0 – Значение Н указывает давление отключения насоса (верхний предел). Регулируется кнопками ❶ и ❷ с левой стороны.

Цифробуквенное обозначение «L» 1.0 – Значение L указывает давление включения насоса (нижний предел). Регулируется кнопками ❸ и ❹ с правой стороны.

Цифробуквенное обозначение «П» 05 – указывает период работы насоса после достижения необходимого давления в системе в секундах. Включается одновременным нажатием клавиш ❶ и ❷, меняется с помощью клавиши ❷. Принимает значения от 0 до 99. При этом следует помнить, что значение П всегда равно трем секундам, а выставляемое пользователем значение продлевает данный период.

Почему стоит купить, по выгодной цене : Электронное реле с защитой сухого хода Grandfar GF-A (GF1385)

в интернет магазине Aquastory?

  • Товар в наличии в нескольких точках продажи в Харькове ✅
  • Быстрые отправки по всей Украине или самовывоз в день заказа (если оформлен до 13:00) ✅
  • Наличная и безналичная оплата, при получении товара $. Оплата картой прямо на сайте через платежный шлюз Ликпей, с выдачей всех документов и товарной накладной ✅
  • Официальная гарантия от производителей товаров, и сервисное обслуживание ✅
  • Наши менеджеры всегда готовы ответить на любые вопросы, касательно, предлагаемых на сайте товаров, и оказать помощь при подборе, необходимого именно в Вашем случае оборудования ✅
  • С нами сотрудничают квалифицированные мастера по наладке, установке и запуску оборудования в городе Харькове. Вы всегда можете обратиться за правильной установкой, купленного у нас товара ✅

Подробные характеристики : Электронное реле с защитой сухого хода Grandfar GF-A (GF1385)

led индикатор есть
входной патрубок G1/2
гарантийный срок, мес. 24
давление включения 0.8-9.9 бар
давление выключения 0.9-9.9 бар
максимальная мощность подключаемого электронасоса, вт 1500
максимальное рабочее давление мпа (бар) 1,6 (16,0)
максимальный рабочий ток, а 10
давление сухого хода 0-1,4 бара
