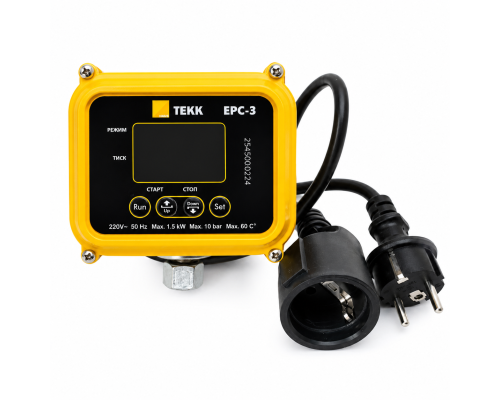

Электронное реле давления TEKK HAUS EPC-3 для насоса 1,5 кВт с цифровым дисплеем

Описание : Электронное реле давления TEKK HAUS EPC-3 для насоса 1,5 кВт с цифровым дисплеем

Электронное реле давления TEKK HAUS EPC-3 — автоматика насоса до 1,5 кВт с цифровым дисплеем

TEKK HAUS EPC-3 — это электронное реле давления для автоматического управления водяным насосом. Устройство автоматически включает и выключает подключенный насос в зависимости от изменения давления в трубопроводе и объема потока воды.

Реле давления TEKK HAUS EPC-3 оснащено цифровым дисплеем для отображения давления в трубопроводе в режиме реального времени, двумя режимами работы MANUAL и TIME, функцией принудительного запуска насоса и защитой от работы без воды. Устройство предназначено для управления насосами мощностью до 1,5 кВт и работает от сети 220–240 В с частотой 50/60 Гц.

Если необходимо купить электронное реле давления для насоса с цифровым управлением, регулировкой давления и защитой от сухого хода, TEKK HAUS EPC-3 является практичным решением для автоматизации системы водоснабжения.

Для чего нужно электронное реле давления TEKK HAUS EPC-3

Основное назначение TEKK HAUS EPC-3 — автоматическое управление водяным насосом. Реле устанавливается на водопроводе между насосом и одной или несколькими точками водоразбора и управляет работой насоса в зависимости от текущего давления и потока воды.

TEKK HAUS EPC-3 позволяет автоматизировать работу поверхностного или глубинного насоса. При снижении давления в системе до установленного значения реле запускает насос, а после достижения заданного давления насос отключается.

Устройство также предусматривает режим периодического запуска насоса через заданный промежуток времени, а также функцию принудительного запуска для первого запуска или после длительного периода простоя насоса.

Основные функции TEKK HAUS EPC-3

• автоматическое включение насоса в зависимости от давления в системе;
• автоматическое отключение насоса после достижения установленного давления;
• цифровое отображение текущего давления в трубопроводе;
• регулировка давления включения и отключения насоса;
• режим автоматического управления MANUAL;
• режим периодического запуска TIME;
• настройка интервала периодического включения насоса от 0,1 до 24 часов;
• принудительный запуск насоса кнопкой RUN;
• защита насоса от работы без воды;
• автоматическое отключение насоса при отсутствии воды;
• периодический повторный запуск насоса при отсутствии воды;
• контроль работы насоса по давлению и потоку воды.

Где используется реле давления TEKK HAUS EPC-3

Электронное реле давления TEKK HAUS EPC-3 предназначено для автоматического управления водяными насосами в частных системах водоснабжения. Согласно инструкции производителя, устройство может использоваться с поверхностными и глубинными насосами для подачи чистой пресной воды.

• частные дома и коттеджи;
• дачи;
• системы водоснабжения из частных скважин;
• системы водоснабжения из колодцев;
• системы подачи воды из накопительных емкостей;
• бытовые системы водоснабжения;
• системы полива в частном хозяйстве.

Реле устанавливается между насосом и точкой водоразбора. При установке необходимо учитывать характеристики насоса, давление в системе и требования производителя.

Преимущества электронного реле давления TEKK HAUS EPC-3

• Цифровой дисплей — показывает давление в трубопроводе в режиме реального времени.
• Электронная настройка — позволяет устанавливать давление включения и отключения насоса.
• Два режима работы — MANUAL и TIME для различных условий эксплуатации.
• Широкий диапазон давления включения — от 0,5 до 9,3 бар.
• Диапазон давления отключения — от 0,7 до 9,5 бар.
• Защита от сухого хода — насос отключается при отсутствии воды.
• Периодический повторный запуск — предусмотрен автоматический запуск насоса при дефиците воды.
• Принудительный запуск — насос можно запустить вручную кнопкой RUN.
• Максимальная мощность насоса — до 1,5 кВт при непосредственном подключении.
• Степень защиты IP65 — корпус защищает устройство от пыли и воздействия воды.
• Компактное электронное управление — интегрированная конструкция упрощает монтаж.

Технические характеристики TEKK HAUS EPC-3

Диапазон настройки давления TEKK HAUS EPC-3

TEKK HAUS EPC-3 позволяет настраивать давление включения и отключения насоса с помощью кнопок управления на передней панели.

• давление включения START: от 0,5 до 9,3 бар;
• давление отключения STOP: от 0,7 до 9,5 бар.

На цифровом дисплее отображается текущее давление в системе, а также установленные значения START и STOP в процессе настройки.

При настройке давления необходимо учитывать характеристики насоса и параметры системы водоснабжения.

Защита насоса от сухого хода

Одной из основных функций TEKK HAUS EPC-3 является защита насоса от работы без воды. При отсутствии воды контроллер отключает насос для предотвращения работы в режиме сухого хода.

При срабатывании защиты на дисплее отображается соответствующий индикатор ошибки. Контроллер предусматривает периодические попытки повторного запуска насоса для проверки восстановления подачи воды.

Согласно инструкции, при отсутствии воды насос может автоматически включаться на 30 секунд каждые 15 минут. После нескольких попыток контроллер переходит к дальнейшему периодическому контролю в соответствии с установленным алгоритмом.

Режимы работы MANUAL и TIME

Режим MANUAL

В режиме MANUAL контроллер управляет насосом в зависимости от давления в системе. При снижении давления до установленного значения START насос включается, а после достижения давления STOP выключается.

Режим TIME

Режим TIME предназначен для периодического включения насоса через заданный промежуток времени. Интервал может настраиваться от 0,1 до 24 часов.

Такой режим может использоваться для периодической подачи воды, например при необходимости периодического заполнения резервуара.

При работе в режиме TIME производитель рекомендует установить давление включения 0,5 бар и предусмотреть на резервуаре поплавковый кран.

Принудительный запуск насоса

TEKK HAUS EPC-3 имеет функцию принудительного запуска насоса. Она предназначена для первого запуска насоса или запуска после длительного периода, когда насос не использовался.

Для принудительного запуска необходимо нажать кнопку RUN на панели управления.

Монтаж электронного реле давления TEKK HAUS EPC-3

Перед монтажом необходимо отключить насос от электросети и снизить давление в водопроводе. Реле давления устанавливается между насосом и точкой водоразбора.

• установить реле на напорной стороне насоса;
• не устанавливать реле на всасывающей стороне насоса;

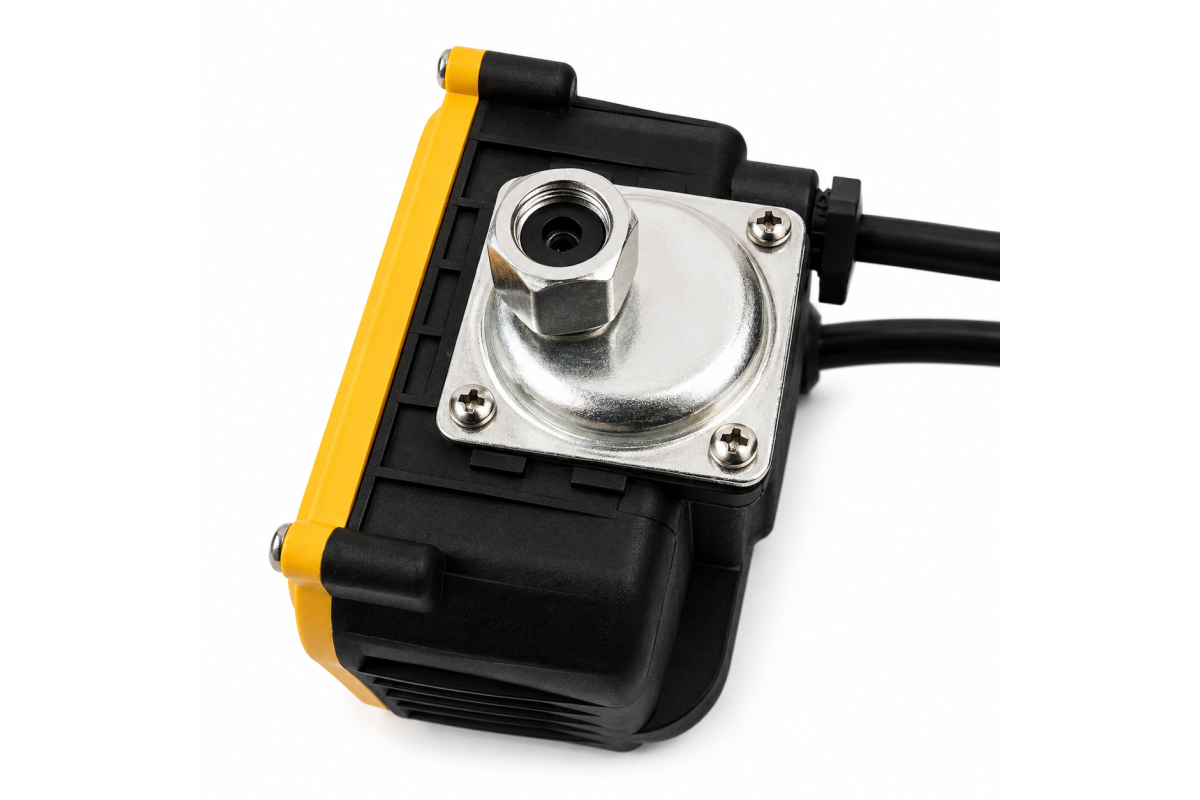

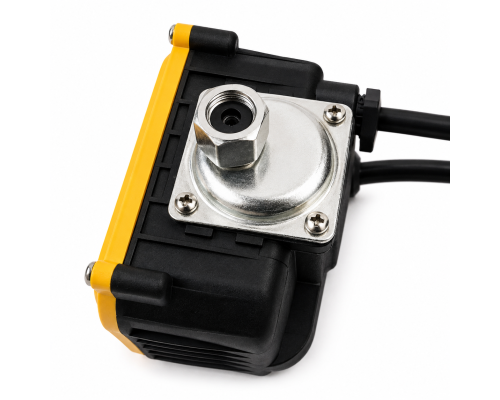

• подключить устройство через резьбовое соединение 1/4";
• обеспечить герметичность гидравлического соединения;
• не допускать попадания клея и посторонних предметов внутрь контроллера;
• проверить правильность электрического подключения;
• убедиться в наличии воды в системе;
• перед запуском проверить исправность насоса;
• установить необходимые параметры давления.

Реле давления должно устанавливаться квалифицированным персоналом. Место установки должно быть защищено от атмосферных воздействий, влаги и затопления.

Реле не следует устанавливать более чем на 15 м ниже самой высокой точки водоразбора. При этом вертикальная разница между самой высокой точкой водоразбора и контроллером должна соответствовать установленному стартовому давлению.

Подключение TEKK HAUS EPC-3 к насосу

Электропитание насоса должно осуществляться через реле давления. Насос не следует подключать непосредственно к розетке в обход контроллера.

TEKK HAUS EPC-3 рассчитано на сеть 220–240 В, 50/60 Гц и непосредственное управление насосом мощностью до 1500 Вт.

Для насосов мощностью более 1500 Вт производитель предусматривает подключение через дополнительное реле или контактор в соответствии со схемой подключения из заводской инструкции.

Перед подключением необходимо проверить соответствие напряжения, мощности и рабочего тока насоса допустимым параметрам реле.

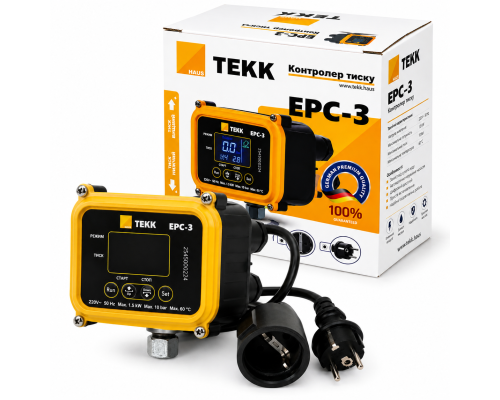

Цифровой дисплей и управление TEKK HAUS EPC-3

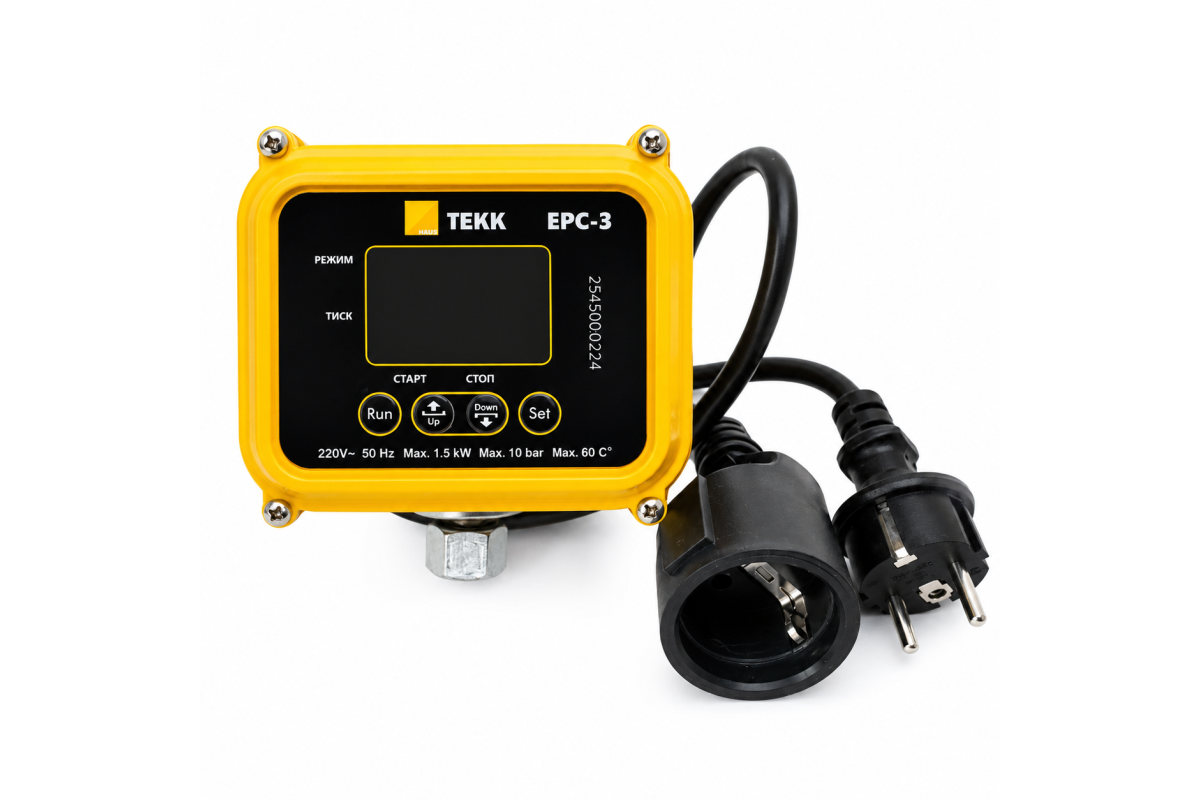

На передней панели расположены цифровой экран и кнопки управления. Дисплей показывает давление в системе и параметры настройки.

• RUN — принудительный запуск насоса;
• UP — увеличение устанавливаемого параметра;
• DOWN — уменьшение устанавливаемого параметра;
• SET — установка и сохранение параметров, а также переключение режима работы.

На дисплее отображаются текущие значения давления, значения START и STOP, а также индикаторы работы насоса, режима MANUAL, режима TIME и состояния защиты.

Степень защиты IP65

Корпус TEKK HAUS EPC-3 имеет степень защиты IP65. При этом производитель требует устанавливать устройство в месте, защищенном от дождя, повышенной влажности, мороза и затопления.

Электрические соединения должны оставаться сухими и находиться в защищенном месте. Эксплуатация устройства при отрицательных температурах не допускается.

Требования к перекачиваемой воде

TEKK HAUS EPC-3 предназначено для работы с чистой пресной водой. Производитель не рекомендует использовать устройство с водой, содержащей железный песок или оксиды железа, поскольку это может привести к выходу контроллера из строя.

Не допускается использование реле с агрессивными, абразивными, едкими, коррозионными, горючими или взрывоопасными жидкостями.

Также устройство не предназначено для работы с морской водой, водой из туалетов и писсуаров, топливом, нефтью, растворителями и чистящими средствами.

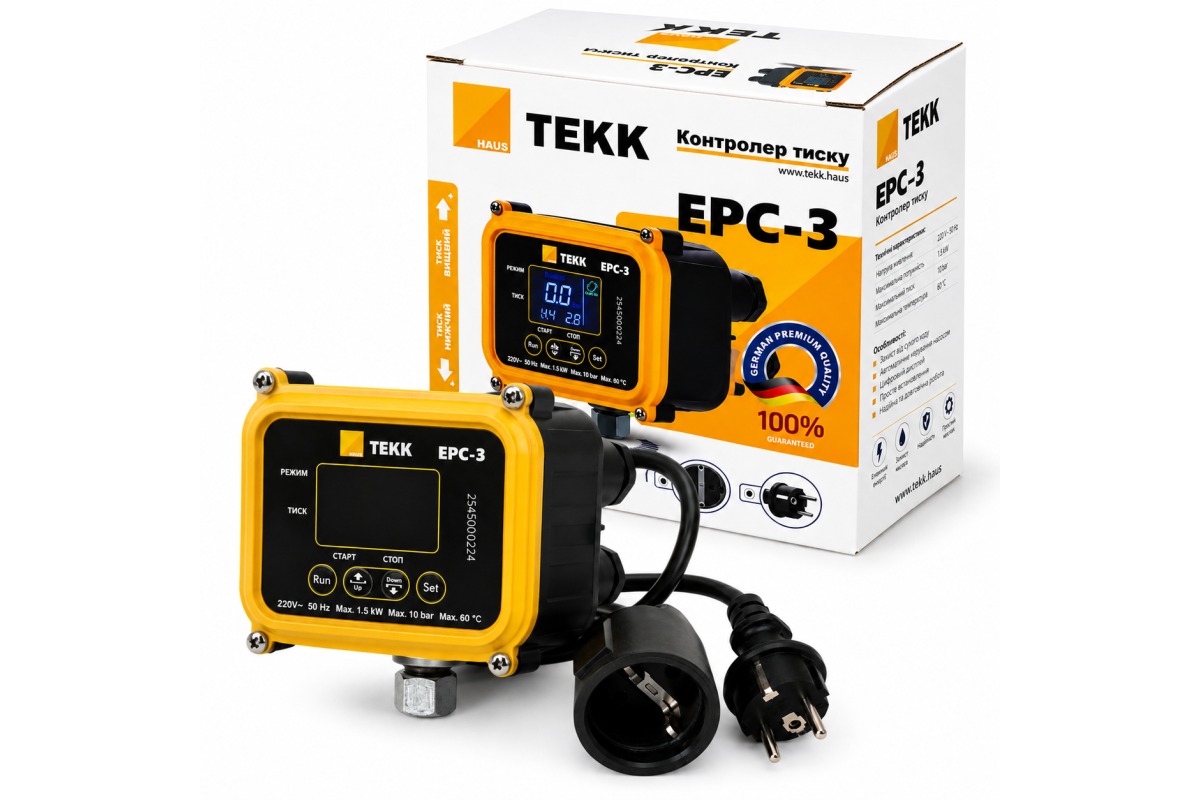

Комплектация

• электронное реле давления TEKK HAUS EPC-3;
• инструкция по монтажу и эксплуатации;

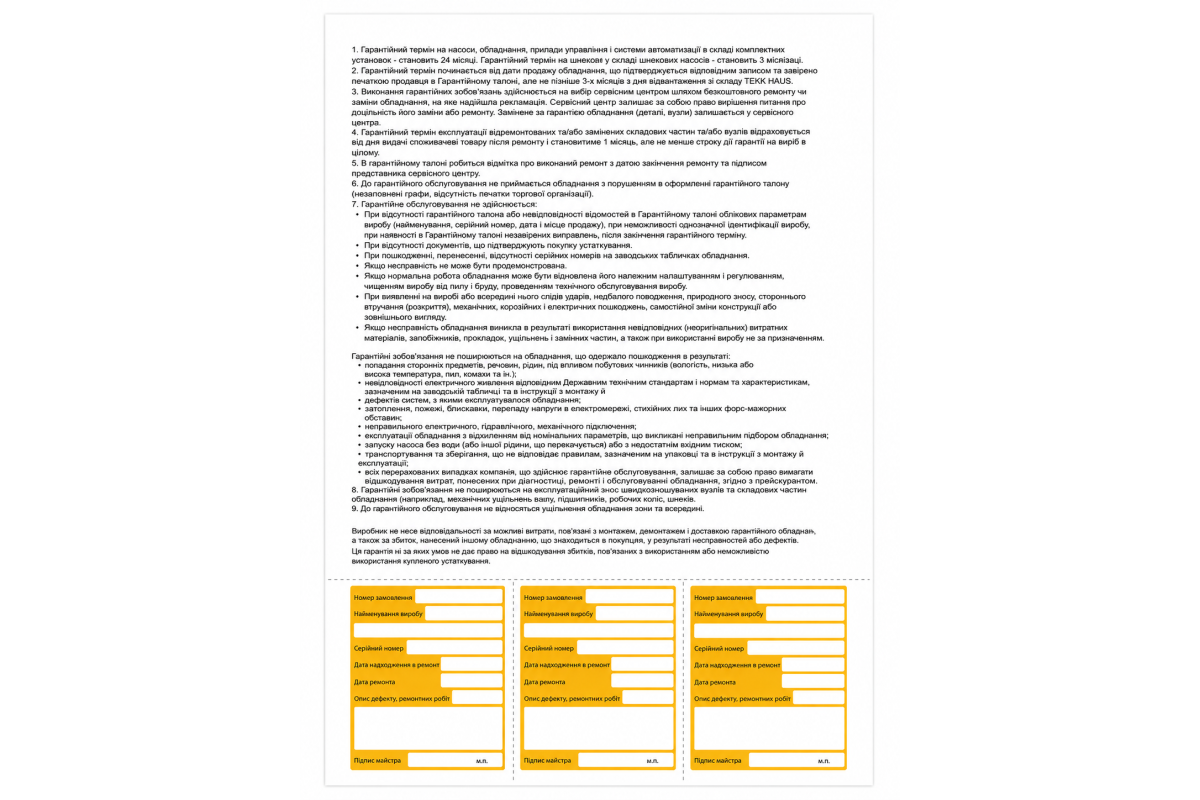

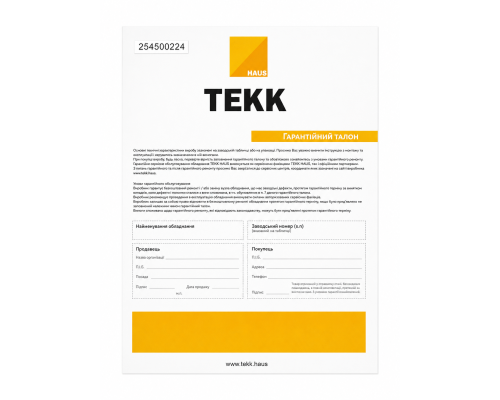

• гарантийный талон.

Важные рекомендации по эксплуатации

• используйте реле только с чистой водой;
• не допускайте работы насоса без воды;
• перед запуском убедитесь, что насос подготовлен к работе;
• не превышайте максимальное давление 10 бар;
• не превышайте допустимую электрическую нагрузку;
• не подключайте насос напрямую к розетке в обход реле;
• не устанавливайте краны между насосом и контроллером;
• защищайте устройство от дождя, влаги, мороза и затопления;
• электрические работы должны выполняться квалифицированным персоналом;
• перед обслуживанием обязательно отключайте устройство от электросети.

Частые вопросы

Для какого насоса подходит TEKK HAUS EPC-3?

TEKK HAUS EPC-3 предназначено для управления поверхностными и глубинными водяными насосами. При непосредственном подключении максимальная мощность насоса составляет 1500 Вт.

Есть ли у TEKK HAUS EPC-3 защита от сухого хода?

Да. Реле имеет защиту от работы насоса без воды и функцию периодического повторного запуска для проверки восстановления подачи воды.

Какой диапазон давления включения?

Давление включения START регулируется в диапазоне от 0,5 до 9,3 бар.

Какой диапазон давления отключения?

Давление отключения STOP регулируется в диапазоне от 0,7 до 9,5 бар.

Какое максимальное давление допускается?

Максимальное рабочее давление, указанное в технических данных, составляет 10 бар.

Какая максимальная температура воды?

Максимальная температура воды составляет 60 °C.

Какое резьбовое подключение имеет реле?

TEKK HAUS EPC-3 имеет внутреннее резьбовое подключение 1/4".

Есть ли цифровой дисплей?

Да. Реле оснащено цифровым дисплеем, на котором отображается давление в системе и параметры настройки.

Какие режимы работы есть у TEKK HAUS EPC-3?

Реле имеет два режима работы: MANUAL — автоматическое управление насосом по давлению, и TIME — периодическое включение насоса через установленный промежуток времени.

Можно ли запустить насос вручную?

Да. Для принудительного запуска насоса предусмотрена кнопка RUN.

Почему стоит купить TEKK HAUS EPC-3

TEKK HAUS EPC-3 — электронное реле давления для автоматического управления водяным насосом. Устройство объединяет цифровой контроль давления, автоматическое включение и отключение насоса, режим периодического запуска и защиту от работы без воды.

Благодаря диапазону настройки давления включения от 0,5 до 9,3 бар, давления отключения от 0,7 до 9,5 бар и возможности управления насосом мощностью до 1,5 кВт реле подходит для различных бытовых систем водоснабжения с чистой водой.
