Перед монтажем і введенням в експлуатацію реле тиску уважно ознайомтеся з цією інструкцією.

УВАГА: монтаж і введення в експлуатацію електронного реле тиску має виконувати кваліфікований персонал.

У зв'язку з постійним вдосконаленням продукції, що випускається, в конструкції окремих деталей та реле тиску в цілому можуть бути внесені незначні зміни, не відображені у цьому керівництві з експлуатації.

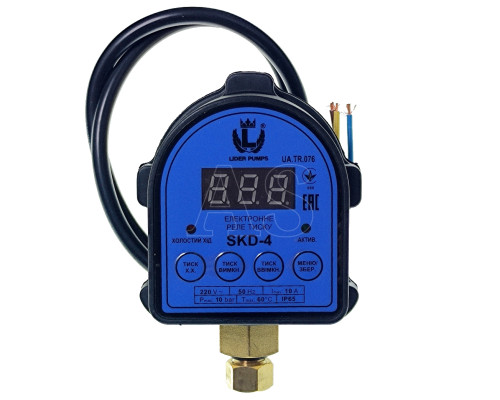

Реле тиску електроннi SKD-4 (далі «реле») призначені для автоматизації систем водопостачання приватних будинків і котеджів, автоматично запускаючи (при зниженні тиску в системі) і зупиняючи (при підвищенні тиску в системі) електронасос. Реле забезпечує захист електронасоса від роботи в режимі «сухого ходу з повторним ручним або автоматичним перезапуском електронасоса.

Перекачувана рідина: вода або iншi рідини, подібні з водою по щільності і хiмiчнiй активності.

- Вміст механічних домішок, не більше 0,1%. Максимальний розмір часток, не більше 0,2 мм.
- Максимальна температура навколишнього середовища +40°С.
- Максимальна температура рідини, що перекачується, +60°С.

За ступенем захисту від ураження електричним струмом контролери тиску належать до класу 1 ДСТУ 3135.0.

КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ:

- використовувати контролери при температурі навколишнього середовища нижче +1°С;
- перекачування рідини, що містить абразивні речовини, такі як: пісок, iржа та iншi, оскільки це може призвести до засмічення патрубка реле.

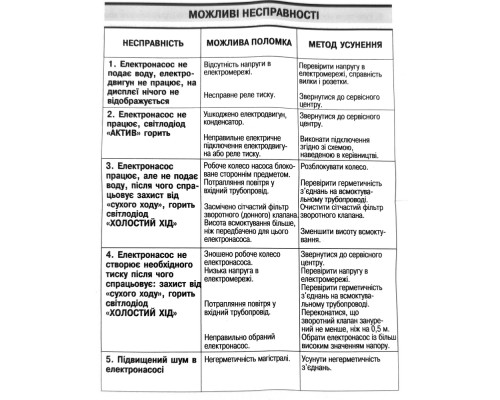

У випадку виникнення проблем в роботі пристрою, перед тим як звернутись у сервісну службу, переконайтесь, що контролер експлуатувався правильно. Скористайтесь таблицею несправностей, приведеною нижче у даній інструкції.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Максимально допустимий номінальний струм, А: 10;
• Максимальна споживана потужність, кВт: 1,1;
• Максимальний робочий тиск, МПа: 1;
• Візуальний контроль тиску: цифровий дисплей;
• Функція автоматичного перезапуску: +;
• Ввімкнення і вимкнення за заданим тиском: +;
• Напруга електромережі, В: 220±10%;
• Частота мережі, Гц: 50±2%;
• Режим роботи: тривалий (S1); ступінь захисту: IP65;
• Різьба патрубка: G1/4-B.

ВСТАНОВЛЕННЯ

Монтаж і налагодження реле тиску виконувати у відповідності до цього керівництва з експлуатації.

1. ПІДГОТОВКА ДО МОНТАЖУ:

- після доставки реле тиску на місце встановлення, необхідно зняти з нього упаковку, перевірити наявність експлуатаційної документації.
- перед використанням реле тиску рекомендовано зробити його зовнішній, візуальний огляд.
Якщо реле пошкоджено, його експлуатація заборонена. В разі виявлення зовнішніх пошкоджень, зверніться до сервісної служби продавця.
- переконайтесь, що фактичні умови використання реле відповідають вказаним характеристикам.

2. МОНТАЖ:

- монтаж реле тиску має виконуватися при від'єднаній електромережі.
- при приєднанні реле не докладайте надмірних зусиль, щоб не пошкодити різьбу. Для ущільнення місць приєднання використовуйте тефлонову стрічку.
- для запобігання пошкодження реле при монтажі необхідно використовувати гайковий ключ. Не рекомендується закручувати реле тримаючи його руками за корпус.

3. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ:

- Підключення реле до електронасоса, електромережі та заземлення повинен виконувати кваліфікований електрик з категорією не нижче третьої у суворій відповідності до Правил технічної експлуатації електроустановок споживачів, «Правил техніки безпеки при експлуатації електроустановок споживачів» та вимог безпеки цього керівництва.
- Переконайтесь, що параметри електромережі відповідають паспортним даним електронасоса, що підключається.
- Реле тиску підключається між електронасосом пускозахисною апаратурою, підібраною у відповідності до ПУЕ

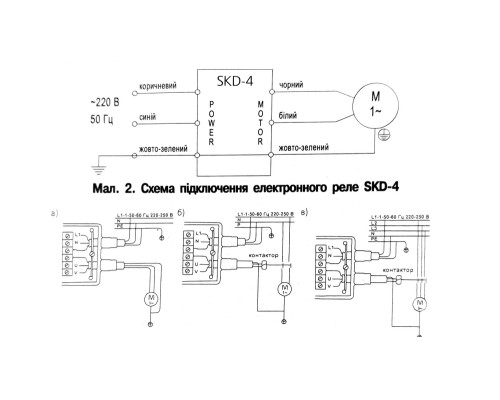

- Електричне підключення реле до електромережі й електронасоса здійснюється за схемою підключення, наведеною на мал. 2.
- Кабель підключення до електроме режі маркується «POWER», а до електронасосу - «MOTOR»
- Реле може керувати однофазним електронасосом більшої потужності (мал. або трифазним електронасосом (мал. Зв) за допомогою додаткового контактора.

4. ПІСЛЯ ПОДАЧІ НАПРУГИ НЕОБХІДНО НАЛАШТУВАТИ ТИСК ВВІМКНЕННЯ ТА ВИМКНЕННЯ ЕЛЕКТРОНАСОСА:

- натиснути кнопку «МЕНЮ/ЗБЕР.. та зайти до меню налаштування.
- встановити тиск ввімкнення кнопкою ТИСК ВВІМКН.>>
- встановити тиск вимкнення кнопкою ТИСК ВИМКН.>>
- встановити тиск спрацьовування аварії «сухим ходом» кнопкою «тиск Х.X.».
- натиснути кнопку «МЕНЮ/ЗБЕР.», щоб зберегти задані параметри.

 Далi реле буде працювати в автоматичному режим: при зниженні тиску в магістралi до рівня ввімкнення реле пустить електронасос, забезпечуючи водою всiх споживачів на магістралі. Світлодіодний індикатор «АКТИВ» при цьому горить. На цифровому дисплеї відображується поточне значення тиску в магістралі. При частковому закритті кранів, якщо подача електронасоса буде перевищувати водоспоживання, тиск в магістралі буде рости. Через 5 секунд пiсля досягнення заданого тиску вимкнення електронасос відключиться. Світлодіодний індикатор «АКТИВ» при цьому почне блимати.

При відкритті кранів тиск в магістралі почне зменшуватися. Коли він досягне порогу ввімкнення реле запустить електронасос. Світлодіодний індикатор «АКТИВ» з режиму блимання перейде в режим постійного горіння.

ДІАПАЗОН НАЛАШТУВАНЬ ТИСКУ:

Рхх=0,0...1,4 бар
Pввімкн=0,1...9,8 бар

Рвимкн=0,2...9,9 бар

При цьому Pввімкн повинно бути більше Рхх мiнiмум на 0,1 бар, а Рвимкн повинно бути бiльше Pввімкн мiнiмум на 0,1 бар. Якщо, при налаштуванні, ці умови не будуть виконані, то реле автоматично встановить мінімально необхідну різницю тиску.

5. В РАЗІ «СУХОГО ХОДУ» (відсутності або недостатньої кількості води у вхідному трубопроводі) реле вимкне електронасос та заблокує його подальшу роботу. При цьому світлодіодний індикатор «ХОЛОСТИЙ ХІД» загорається, а на дисплеї відобра жується надпис «Е-F». Щоб розблокувати роботу реле після появи води у вхідному трубопроводі, необхідно натиснути будь-яку кнопку на реле.

Аварія «сухий хід» виникає коли тиск в магістралі опускається нижче заданого поро гу «сухого ходу протягом 30 с.

Коли тиск підійметься вище заданого порогу «сухого ходу» більш ніж на 0,05 бар на 10 секунд поспіль реле відновить роботу електронасоса.

6. РЕЛЕ ТАКОЖ МАЄ ФУНКЦІЮ АВТОМАТИЧНОГО ПЕРЕЗАПУСКУ після спрацьовування захи сту від «сухого ходу». Спроби перезапуску відбуваються за наступним алгоритмом:

- пiсля 30 секунд роботи електронасоса без води реле його вимикає та переходить в режим очікування;
- перша спроба запуску відбувається через 8 хвилин. Електронасос працює протягом 30 секунд, при відсутності води знову вимикається;
- після трьох таких циклів інтервал між спробами збільшується до 1 години;
- пiсля трьох таких циклів, якщо вода не з'явилась, функцiя автоматичного переза пуску вимикається.

7. РЕКОМЕНДАЦІЇ ПО НАЛАШУВАННЮ РЕЛЕ:

- тиск ввімкнення електронасоса рекомендується налаштовувати таким чином: для одноповерхових будівель - 1,5 бар, для двоповерхових - 1,8 бар і т. д. Зі збільшенням поверховості додавати по 0,3 бар на кожен поверх;
- вимкнення електронасоса рекомендується налаштовувати на 0,5 бар нижче, ніж максимальний напір електронасоса в точці підключення реле. Наприклад, якщо максимальний напір електронасоса становить 40 м в точці підключення реле, то тиск вимкнення буде 40/10 - 0,5 = 3,5 бар;
- тиск вимкнення електронасоса по аварії «сухий хід» обчислюється наступним чином: знаючи висоту до 1-ї точки водорозбору додаємо до неї 1 м отримуємо тиск «сухого ходу». Наприклад: висота до 1-ї точки водорозбору складе 5 м. Отже тиск «сухого ходу» складе 5 м + 1 м = 6 м або 0,6 бар.
